আরএফ সার্কুলেটর এবং আরএফ বিচ্ছিন্নতার মধ্যে পার্থক্য এবং সংযোগ

অপারেশনের নীতি:

আরএফ সার্কুলেটর:

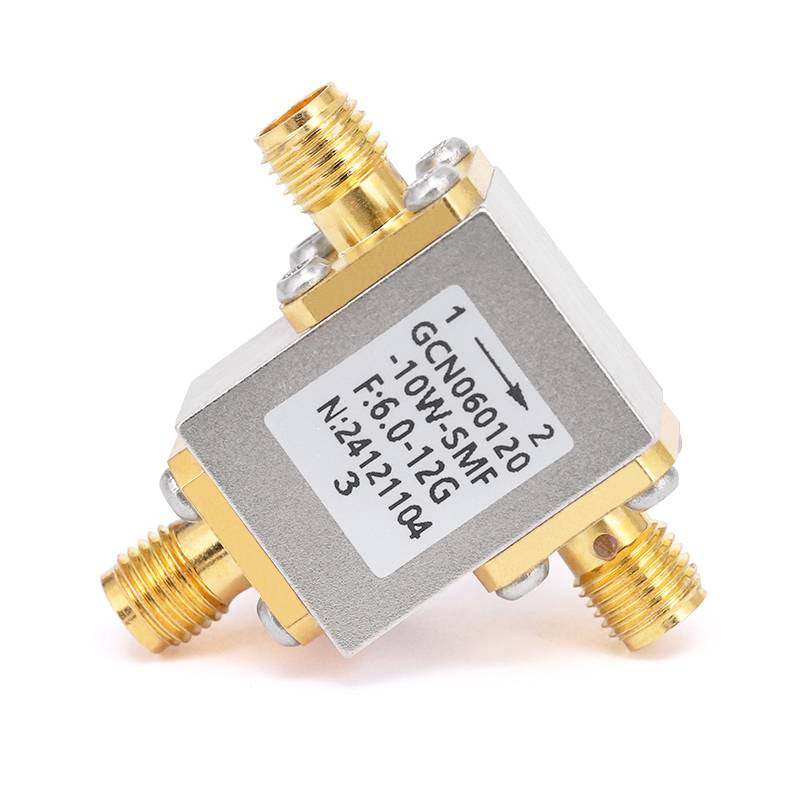

একটি সার্কুলেটর একটি তিন-পোর্ট (বা আরও বেশি) ডিভাইস যা পোর্টগুলির মধ্যে একটি নির্দিষ্ট দিকের জন্য আরএফ সংকেতকে নির্দেশ দেয়। এটি নিশ্চিত করে যে সংকেতগুলি একটি সংজ্ঞায়িত দিকের একটি পোর্ট থেকে পরের দিকে প্রবাহিত হয়।

সার্কুলেটর চৌম্বকীয় উপকরণগুলির অরৈখিক প্রভাবগুলির উপর ভিত্তি করে কাজ করে। এটি সাধারণত চৌম্বকীয় ক্ষেত্রের সাথে মিলিত একটি ঘোরানো অ-রৈখিক উপাদান নিয়ে গঠিত। একটি তিন-পোর্ট সার্কুলেটরে, পোর্ট 1 থেকে সংকেতটি পোর্ট 2 এ যায়, পোর্ট 2 এর সংকেত পোর্ট 3 এ যায় এবং পোর্ট 3 এর সংকেতটি পোর্ট 1 এ ফিরে আসে।

আরএফ বিচ্ছিন্ন:

একটি বিচ্ছিন্নতা সাধারণত একটি দ্বি-পোর্ট ডিভাইস যা মূল উত্সটিতে ফিরে আসা থেকে কোনও সংকেত অবরুদ্ধ করার সময় সংকেতকে একটি বন্দর থেকে অন্য পোর্টে প্রবাহিত করতে দেয়।

সার্কুলেটরের মতো, একটি বিচ্ছিন্নতা তার ক্রিয়াকলাপের জন্য চৌম্বকীয় উপকরণ ব্যবহার করে তবে এটিতে কেবল দুটি বন্দর রয়েছে। বিচ্ছিন্নতা বিপরীত সংকেত প্রবাহকে বাধা দেয়, উত্সটিকে কোনও প্রতিফলিত সংকেত থেকে বিচ্ছিন্ন করে যা ক্ষতি বা হস্তক্ষেপের কারণ হতে পারে।



মূল অপারেটিং নীতি: চৌম্বকীয় উপকরণ

উভয় ডিভাইস লিভারেজফেরোম্যাগনেটিক উপকরণ(যেমন, ফেরাইট) একটি স্ট্যাটিক চৌম্বকীয় ক্ষেত্রের অধীনে। চৌম্বকীয় ক্ষেত্র প্ররোচিত করেঅ-পুনরুদ্ধার প্রচারআরএফ সংকেতগুলির, অর্থ সংকেত আচরণটি পিছনে ভ্রমণ করার সময় পৃথক হয়। এই অ-পুনর্বিবেচনা সক্ষম করে:

পোর্টগুলির মধ্যে ক্রমানুসারে রুট সংকেতগুলিতে সঞ্চালকগুলি।

বিপরীত সংকেতগুলি দমন করতে বিচ্ছিন্নতা (বিপরীত দিকে উচ্চ মনোযোগ, সামনের দিকে কম ক্ষতি)।



ব্যবহারিক অ্যাপ্লিকেশন: রিয়েল-ওয়ার্ল্ড ব্যবহারের ক্ষেত্রে

সার্কুলেটর:

রাডার সিস্টেমে, তারা পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক 1

যোগাযোগ নেটওয়ার্কগুলিতে, তারা একটি একক চ্যানেলের উপরে দ্বি -নির্দেশমূলক সংকেত প্রবাহ সক্ষম করে (যেমন, বিভাজন আপলিংক/ডাউনলিংক সংকেত)।

বিচ্ছিন্ন:

অমিল লোডগুলি থেকে প্রতিফলিত শক্তি অবরুদ্ধ করে আরএফ এমপ্লিফায়ারগুলি রক্ষা করুন (যেমন, বিভিন্ন প্রতিবন্ধকতা সহ অ্যান্টেনা)।

লোড প্রতিচ্ছবি দ্বারা সৃষ্ট ফ্রিকোয়েন্সি টান প্রতিরোধ করে দোলকগুলি স্থিতিশীল করুন।



.
