সমস্ত এসএমএ সংযোগকারী সম্পর্কে



এসএমএ সংযোগকারী একটি বহুল ব্যবহৃত আরএফ কোক্সিয়াল সংযোগকারী, এটি উচ্চ কার্যকারিতা এবং বহুমুখীতার জন্য খ্যাতিমান। এটি 1950 এর দশকে বেন্ডিক্স সিন্টিলা দ্বারা বিকাশ করা হয়েছিল এবং "এসএমএ" নামটি সাবমিনিয়েচার সংস্করণ এ।



1। এসএমএ সংযোগকারীগুলির প্রধান বৈশিষ্ট্য

আকার: এসএমএ সংযোগকারীদের একটি কমপ্যাক্ট কাঠামো রয়েছে যা বহিরাগত কন্ডাক্টর ব্যাস 0.141 ইঞ্চি সহ তাদের সীমিত স্থান সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

ফ্রিকোয়েন্সি রেঞ্জ: এগুলি সাধারণত 18 গিগাহার্টজ পর্যন্ত পরিচালনা করে, যদিও কিছু উচ্চ-পারফরম্যান্স সংস্করণ 26.5 গিগাহার্টজ বা এমনকি আরও বেশি পৌঁছাতে পারে।

প্রতিবন্ধকতা: বেশিরভাগ এসএমএ সংযোগকারীগুলি 50 ওহম, যা আরএফ এবং মাইক্রোওয়েভ সিস্টেমগুলির জন্য স্ট্যান্ডার্ড কনফিগারেশন।

কাপলিং মেকানিজম: 1/4 ইঞ্চি সহ একটি থ্রেডযুক্ত কাপলিং ডিজাইন গ্রহণ করে, প্রতি ইঞ্চি ইউএনসি থ্রেডগুলিতে 36 টি থ্রেড, দৃ strong ় কম্পন প্রতিরোধের সাথে দৃ firm ় এবং স্থিতিশীল সংযোগ নিশ্চিত করে।

এসএমএ উপকরণ এবং পৃষ্ঠের চিকিত্সা প্রক্রিয়া

শেলটি সাধারণত পিতল এবং স্টেইনলেস স্টিল দিয়ে তৈরি হয় এবং জারা প্রতিরোধ এবং পরিবাহিতা বাড়ানোর জন্য (যেমন নিকেল, সোনার) ধাতুপট্টাবৃত হতে পারে।

কেন্দ্রের কন্ডাক্টরটি সর্বোত্তম সংকেত সংক্রমণ অর্জনের জন্য সোনার ধাতুপট্টাবৃত পৃষ্ঠের সাথে তামা, পিতল বা বেরিলিয়াম তামা হতে পারে।

ভোল্টেজ স্থায়ী তরঙ্গ অনুপাত (ভিএসডাব্লুআর): উচ্চ মানের এসএমএ সংযোগকারীদের একটি কম ভিএসডাব্লুআর থাকে (সাধারণত 12 গিগাহার্টজের নীচে 1.2: 1 এর নীচে), যার অর্থ ন্যূনতম প্রতিচ্ছবি সহ দক্ষ সংকেত সংক্রমণ।



2। এসএমএ সংযোগকারীগুলির প্রকার

এসএমএ সংযোগকারীগুলি বিভিন্ন অ্যাপ্লিকেশন অনুসারে বিভিন্ন কনফিগারেশনে আসে:

পোর্ট প্রকার অনুসারে, এগুলিকে বিভক্ত করা যেতে পারে: স্ট্যান্ডার্ড পোর্ট এসএমএ, দ্রুত-সংযোগ এসএমএ এবং বিপরীত মেরুতা এসএমএ।

কাঠামোগত শৈলী অনুসারে, এগুলি সোজা এবং ডান-কোণ প্রকারে বিভক্ত করা যেতে পারে। স্ট্রেইট সংযোগকারীগুলি সিরিজ সংযোগগুলির জন্য ব্যবহৃত হয়, যখন ডান-কোণ প্রকারগুলি টাইট স্পেসের জন্য উপযুক্ত। 90-ডিগ্রি বাঁকানো নকশা স্থান বাঁচাতে বা তারের উত্তেজনা হ্রাস করতে পারে।

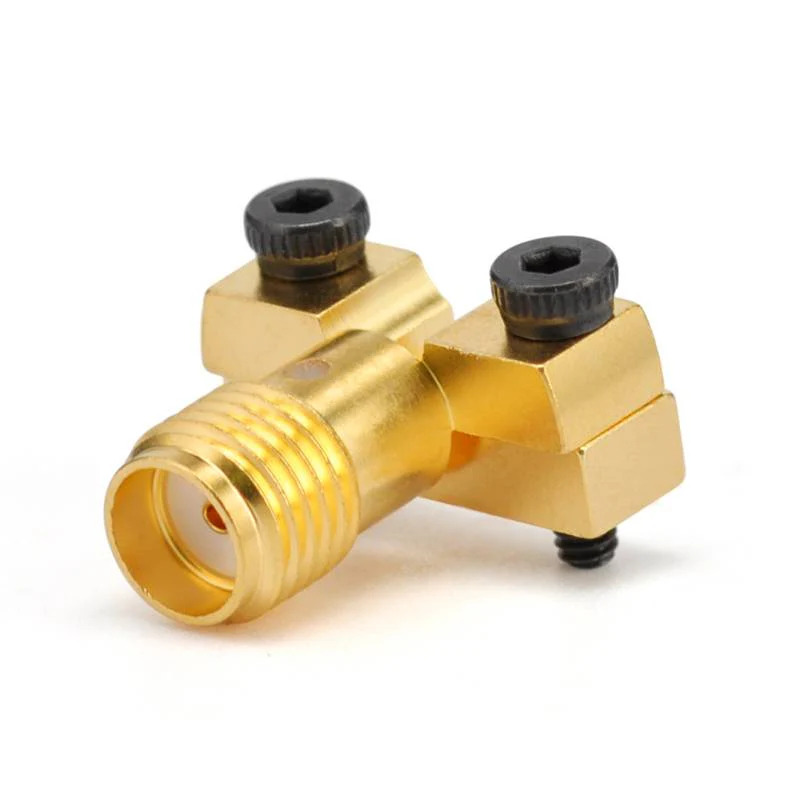

ইনস্টলেশন পদ্ধতি অনুসারে, এগুলি নিয়মিত এবং প্যানেল-মাউন্ট প্রকারগুলিতে বিভক্ত করা যেতে পারে। প্যানেল-মাউন্ট সংযোগকারীগুলি প্যানেল বা ঘেরগুলিতে ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, বিভিন্ন ধরণের যেমন 2-হোল ফ্ল্যাঙ্গস, 4-হোল ফ্ল্যাঞ্জ এবং গোলাকার ফ্ল্যাঞ্জগুলি সহ।



3। এসএমএর সাধারণ ব্যবহার

টেলিযোগাযোগ ক্ষেত্রে, এসএমএ সংযোগকারীগুলি মোবাইল ফোন বেস স্টেশন, স্যাটেলাইট সিস্টেম এবং ওয়্যারলেস যোগাযোগ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

পরীক্ষার সরঞ্জামগুলিতে, তারা অসিলোস্কোপ, নেটওয়ার্ক বিশ্লেষক এবং সিগন্যাল জেনারেটরগুলির মতো পরীক্ষার ডিভাইসগুলিতে ব্যবহৃত হয়।

অ্যান্টেনা সিস্টেমগুলিতে, এসএমএ সংযোগকারীগুলি প্রায়শই ওয়্যারলেস সিস্টেমে অ্যান্টেনা সংযোগ করতে ব্যবহৃত হয়।

আরএফ সার্কিটগুলিতে এগুলি অনেকগুলি আরএফ ডিভাইসে যেমন পরিবর্ধক, ফিল্টার এবং মিক্সারগুলিতে পাওয়া যায়।

নোট



4. পাওয়ার হ্যান্ডলিং ক্ষমতা:

যদিও এসএমএ সংযোগকারীগুলি নিম্ন-শক্তি এবং মাঝারি-শক্তি আরএফ সিস্টেমগুলির জন্য উপযুক্ত, তবে তারা উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত নাও হতে পারে। উচ্চতর পাওয়ার পরিস্থিতিতে, অন্যান্য সংযোগকারী যেমন এন-টাইপ বা 7/16-প্রকারের আরও উপযুক্ত হতে পারে।

যান্ত্রিক স্থায়িত্ব: কিছু বৃহত্তর সংযোগকারীদের তুলনায় এসএমএ সংযোগকারীগুলি তুলনামূলকভাবে ভঙ্গুর, বিশেষত পিন সারিবদ্ধকরণ এবং যান্ত্রিক চাপ সহ্য করার ক্ষেত্রে। সুতরাং, পরিচালনা ও ইনস্টলেশন চলাকালীন অতিরিক্ত যত্ন নেওয়া উচিত।



সামঞ্জস্যতা: এসএমএ সংযোজকগুলি নির্বাচন করার সময়, নিশ্চিত করুন যে পুরুষ এবং মহিলা সংযোগকারীগুলি একটি ভাল সংযোগ নিশ্চিত করতে থ্রেডের আকার এবং প্রতিবন্ধকতার ক্ষেত্রে মেলে। এগুলি 2.92 মিমি এবং 3.5 মিমি পোর্টের সাথেও আন্তঃসংযুক্ত হতে পারে।
