আধা-অনর্থক কেবল সমাবেশগুলি
আধা-কুরুচিপূর্ণ কেবল সমাবেশগুলি হ'ল উচ্চ-পারফরম্যান্স পণ্য যা রেডিও ফ্রিকোয়েন্সি (আরএফ) এবং মাইক্রোওয়েভ ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন জটিল সংযোগ এবং সংকেত সংক্রমণ প্রয়োজনীয়তা পূরণ করতে সক্ষম। আধা-অনর্থক কাঠামোটি কেবলটিকে একটি নির্দিষ্ট আকার বজায় রাখতে দেয়।
বিবরণ
আধা-অনর্থক কেবল সমাবেশগুলি
আধা-কুরুচিপূর্ণ কেবল সমাবেশগুলি হ'ল উচ্চ-পারফরম্যান্স পণ্য যা রেডিও ফ্রিকোয়েন্সি (আরএফ) এবং মাইক্রোওয়েভ ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন জটিল সংযোগ এবং সংকেত সংক্রমণ প্রয়োজনীয়তা পূরণ করতে সক্ষম। আধা-অনর্থক কাঠামোটি কেবলটিকে একটি নির্দিষ্ট আকার বজায় রাখতে দেয়। একবার ইনস্টল হয়ে গেলে, সংযোগগুলির নির্ভরযোগ্যতা এবং সংকেত সংক্রমণের স্থায়িত্ব নিশ্চিত করে এটি স্থানান্তর বা বিকৃত হওয়ার সম্ভাবনা কম। অতএব, এটি উচ্চ স্থায়িত্বের প্রয়োজনীয়তা সহ জটিল ওয়্যারিং সিস্টেমগুলির জন্য উপযুক্ত।
পণ্য ভূমিকা
পণ্যটি বিস্তৃত মডেলগুলিতে আসে। উদাহরণ হিসাবে FR710S & FR710/গুট - 085 086 "সিরিজটি নিন। বিভিন্ন মডেল বিভিন্ন ফ্রিকোয়েন্সি রেঞ্জ এবং ডিভাইস ইন্টারফেসের জন্য উপযুক্ত।
কেন্দ্রের যোগাযোগটি সোনার ধাতুপট্টাবৃত পিতল বা সোনার ধাতুপট্টাবৃত বেরিলিয়াম তামা দিয়ে তৈরি। বাইরের যোগাযোগের জন্য, আপনি সোনার ধাতুপট্টাবৃত পিতল, সোনার ধাতুপট্টাবৃত বেরিলিয়াম তামা, প্যাসিভেটেড স্টেইনলেস স্টিল ইত্যাদি থেকে বেছে নিতে পারেন মূল দেহের উপাদানটি একই রকম, যার ভাল বৈদ্যুতিক পরিবাহিতা এবং জারা প্রতিরোধের রয়েছে। অন্তরক মাধ্যমটি পিইআই বা পিটিএফই থেকে নির্বাচিত হয়। তারের কেন্দ্রীয় কন্ডাক্টরটি রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত এবং অন্তরক স্তরটি শক্ত পিটিএফই। শিথটি কোনও উপাদান বা এফইপি দিয়ে তৈরি করা যায়, যা সংকেত সংক্রমণ কর্মক্ষমতা নিশ্চিত করে
পণ্য অ্যাপ্লিকেশন
তাদের দুর্দান্ত পারফরম্যান্সের কারণে, আধা-অনর্থক কেবল সমাবেশগুলি সংকেত সংক্রমণের জন্য কঠোর প্রয়োজনীয়তা সহ অসংখ্য ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। এগুলি বিভিন্ন শিল্পে যেমন যোগাযোগ, ইলেকট্রনিক্স এবং মহাকাশগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
বৈদ্যুতিন যুদ্ধযুদ্ধের সরঞ্জামগুলি উচ্চ-তীব্রতা বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ পরিবেশে পরিচালনা করতে হবে। আধা-অনর্থক কেবল সমাবেশগুলির উচ্চ শিল্ডিং কার্যকারিতা এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা তাদের বৈদ্যুতিন যুদ্ধযুদ্ধের সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগের জন্য একটি আদর্শ পছন্দ করে তোলে।
মহাকাশযানের জটিল সিস্টেমগুলিতে, আধা-অনর্থক কেবল সমাবেশগুলি বিভিন্ন যন্ত্র এবং ডিভাইসগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
গুরুত্বপূর্ণ নোট
1। কাস্টম দৈর্ঘ্যের কেবলের সমাবেশগুলির জন্য, দয়া করে আপনার দৈর্ঘ্যের তথ্যটি চেকআউট পৃষ্ঠায় রেখে দিতে ভুলবেন না;
2। সমস্ত কেবল সমাবেশগুলি ফেজ-ম্যাচযুক্ত জোড়া বা গোষ্ঠী সরবরাহ করা যেতে পারে; আপনার যদি পর্যায়টি মেলে কেবলগুলির প্রয়োজন হয় তবে দয়া করে আমাদের ইমেল প্রেরণ করুন: sales@flexirf.com
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|

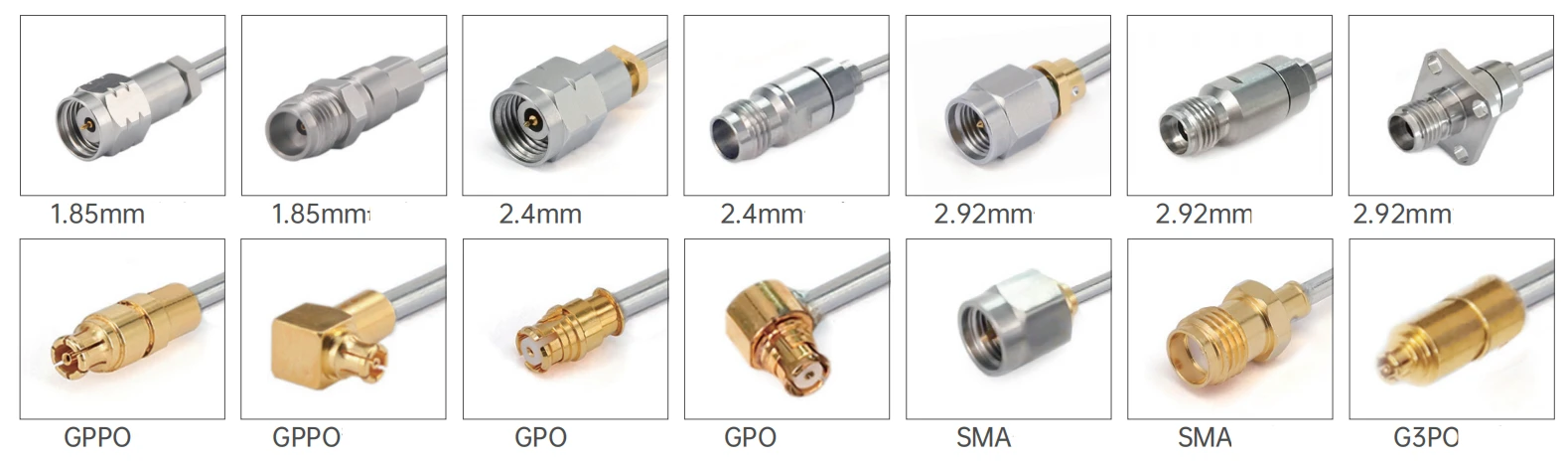

সংযোগকারী 1 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও |
|
সংযোগকারী 1 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 1 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী 2 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও/ |
|
সংযোগকারী 2 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 2 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
কিছুই না |
|
সংযোগকারী বডি স্টাইল |
সোজা এবং ডান কোণ |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
দেহ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
ডাইলেট্রিক |
পিইআই/পিটিএফই |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-40 ডিগ্রি থেকে +125 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
|
তারের স্পেসিফিকেশন |
|
|
কেন্দ্রের কন্ডাক্টর |
সিলভার ধাতুপট্টাবৃত তামাওয়েল্ড |
|
ডাইলেট্রিক |
সলিড পিটিএফই |
|
জ্যাকেট |
কোন বা Fep |
|
ক্যাপাসিট্যান্স (পিএফ/এম) |
95.1 |
|
প্রচারের বেগ (%) |
70 |
|
শিল্ডিং কার্যকারিতা |
<-100dB @ 1GHz |
|
পাওয়ার হ্যান্ডলিং |
10 ওয়াট @ 18GHz সমুদ্রপৃষ্ঠে, vswr1.0 |
পণ্যের ধরণ
| FR710S & FR710/অন্ত্র -085 086 "সিরিজ আধা-অনর্থক কেবলের সমাবেশ | ||||
 |
কাঠামো উপাদান ব্যাস (মিমি) |
|||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
0.51±0.0127 |
|
|
2 |
অন্তরক |
সলিড পিটিএফই |
1.688±0.0254 |
|
|
3 |
বাইরের কন্ডাক্টর |
টিনযুক্ত তামা/তামা |
2.2±0.05 |
|
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||
|
ফ্রিকোয়েন্সি (ghz) |
0.5 |
1 |
5 |
10 |
20 |
|
মনোযোগ (ডিবি/এম) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
শক্তি (ডাব্লু) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
সাধারণ মডেল এবং প্রযুক্তিগত সূচক |
|||||
 |
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|

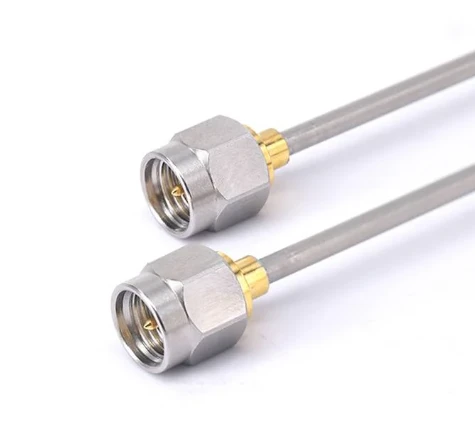

FR710S-SMMSMM-XXX |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
ডিসি -26.5GHz |
1.30 |
|
|

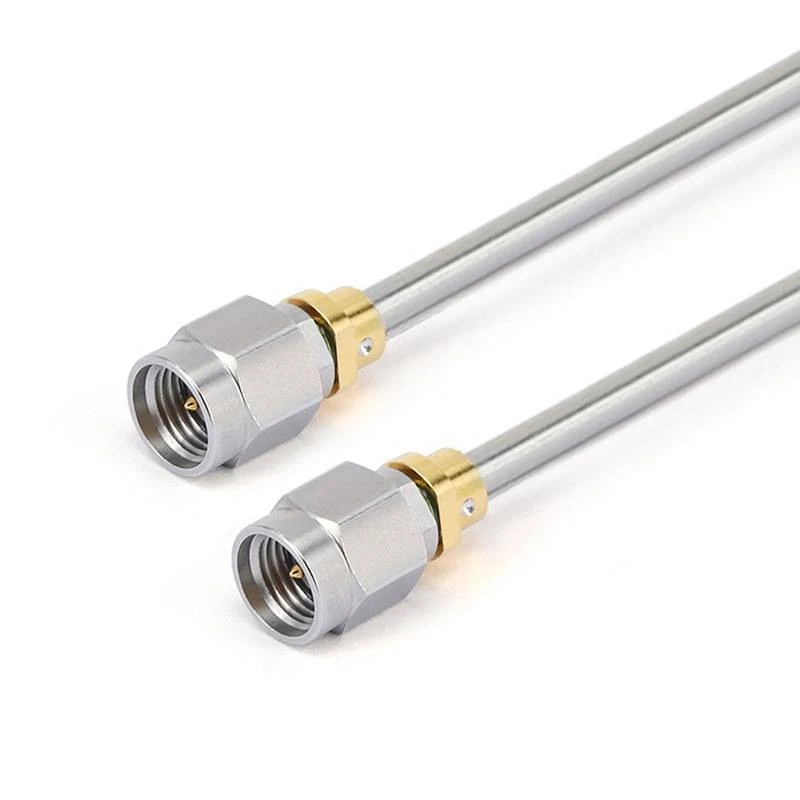

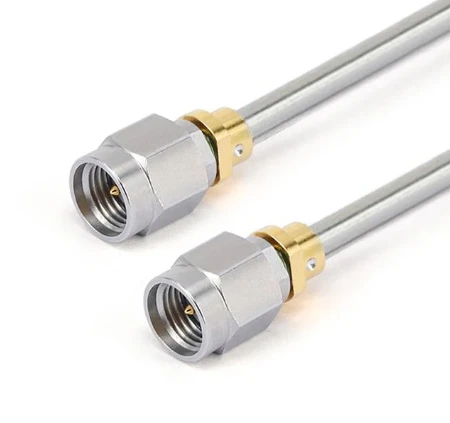

এফআর710এস-292M292M-XXX |
2.92 মিমি পুরুষ |
2.92 মিমি পুরুষ |
ডিসি-40গিগাহার্টজ |
1.35 |
|
|

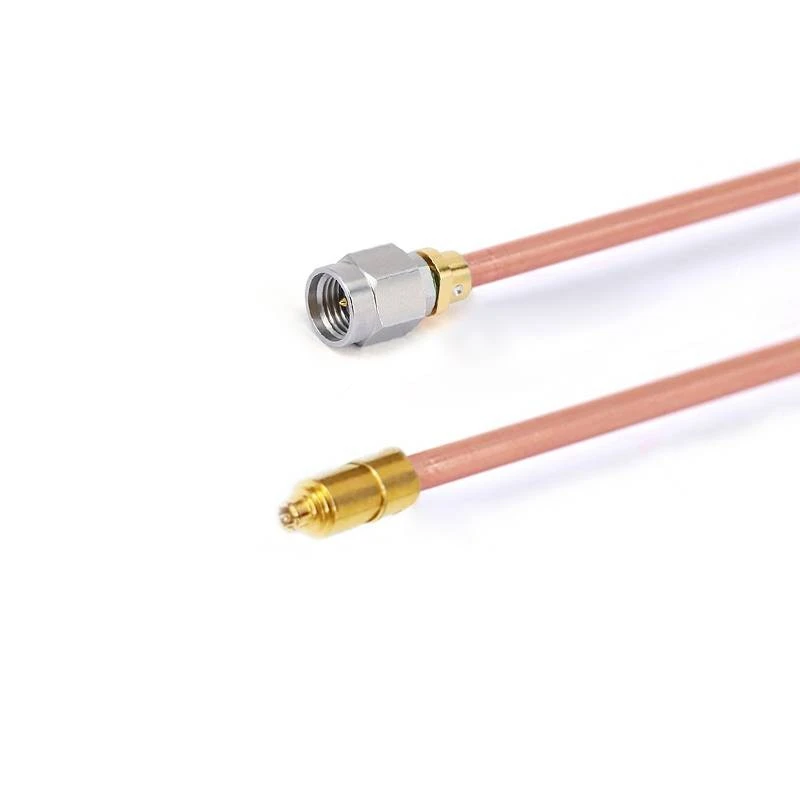

এফআর710-292এমজি3পিএফ-এক্সএক্সএক্স |
2.92 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-40গিগাহার্টজ |
14 ডিবি |
|
|

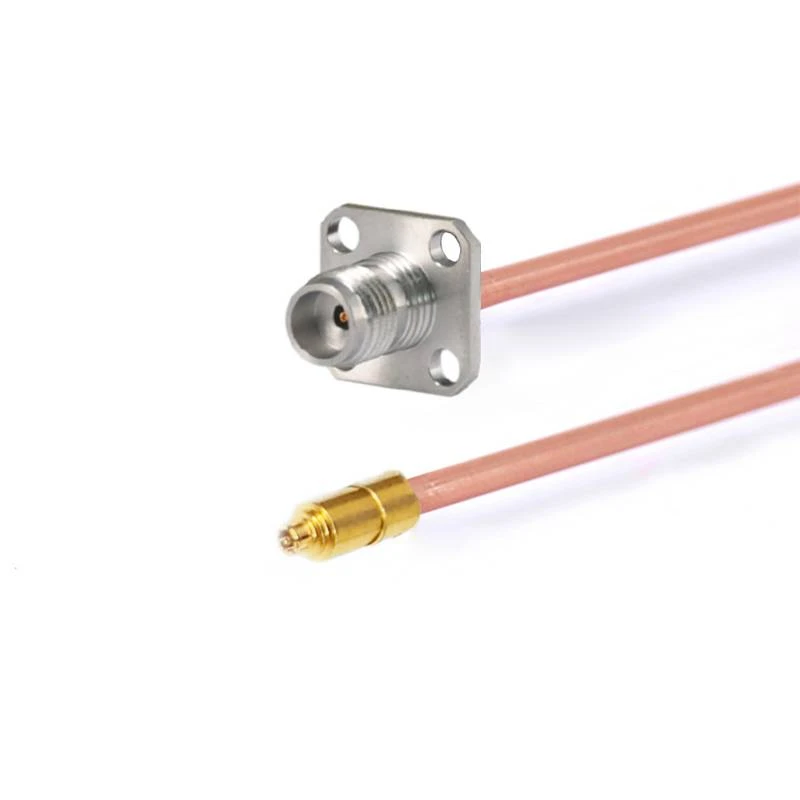

এফআর710-292এফএফজি3পিএফ-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-40গিগাহার্টজ |
14 ডিবি |
|
|
FR710-185MG3PF-XXX |
185 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
FR710-185FG3PF-XXX |
185 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
FR710-185FFG3PF-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ 185 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|

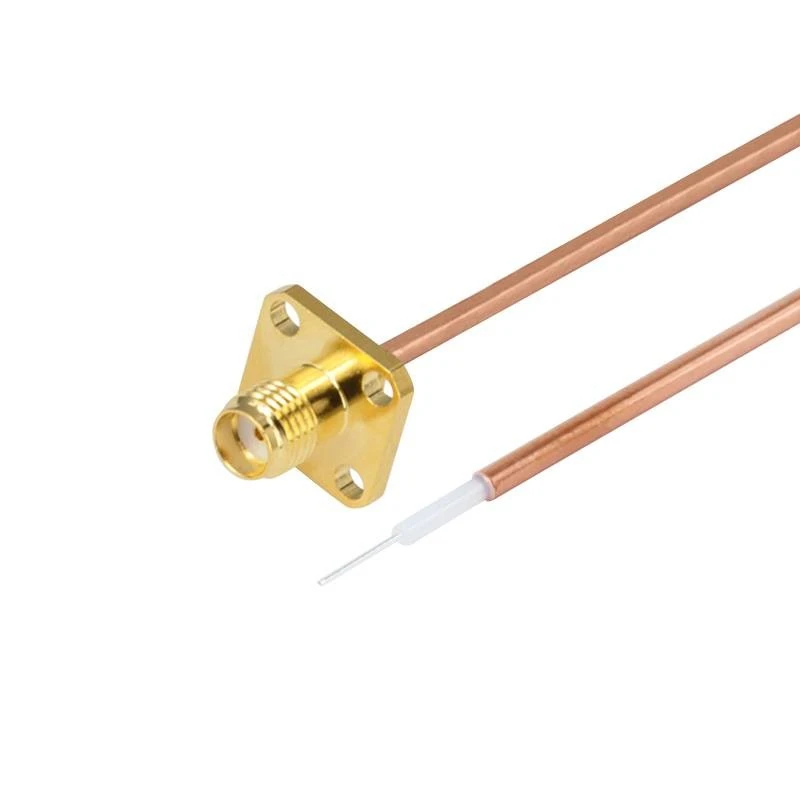

এফআর710-এসএমএফএফ000-এএক্সএক্স |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
খোলা |
ডিসি -18GHz |
1.30 |
|
|
FR710-SMFF000-XXX |
এসএমএ মহিলা |
খোলা |
ডিসি -18GHz |
1.30 |
|
|
এফআর710-292এফ000-XXX |
2.92 মিমি মহিলা |
খোলা |
ডিসি-40গিগাহার্টজ |
1.35 |
|
|

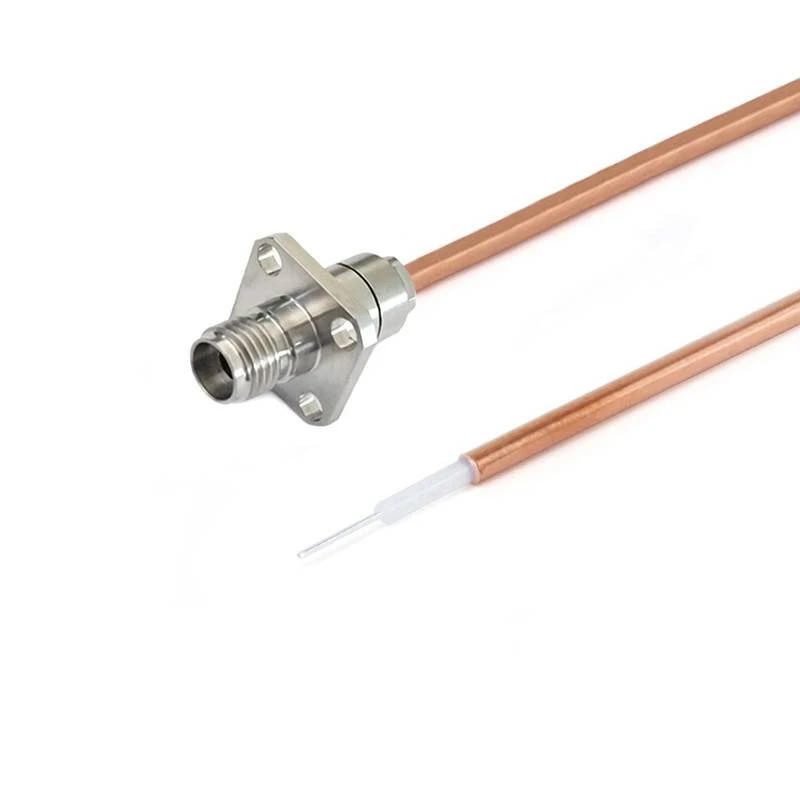

FR710-292F000-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
খোলা |
ডিসি-40গিগাহার্টজ |
1.35 |
|
|
এফআর710-24এফ000-XXX |
2.4 মিমি মহিলা |
খোলা |
ডিসি -50GHz |
1.44 |
|
|
এফআর710-24এফএফ000-XXX |
2.4 মিমি মহিলা |
খোলা |
ডিসি -50GHz |
1.44 |
|
|
এফআর710-185এফ000-XXX |
1.85 মিমি মহিলা |
খোলা |
ডিসি -67GHz |
1.50 |
|
|
এফআর710-185এফএফ000-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ 1.85 মিমি মহিলা |
খোলা |
ডিসি -67GHz |
1.50 |
