হাতের গঠনযোগ্য কেবল সমাবেশগুলি
হ্যান্ড ফর্মেবল ক্যাবল অ্যাসেমব্লিজগুলি আধা-নমনীয় কক্স একটি উচ্চ-পারফরম্যান্স আধা-নমনীয় কোক্সিয়াল কেবল সমাবেশ যা একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। এই পণ্যটি একটি পেশাদার দল দ্বারা তৈরি করা হয়। এর দুর্দান্ত নকশা এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে এটি অসংখ্য শিল্পের চাহিদা পূরণ করে। বিভিন্ন তারের স্পেসিফিকেশন উপলব্ধ রয়েছে যেমন 047 ", 086", এবং 141 "।
বিবরণ
হ্যান্ড ফর্মেবল ক্যাবল অ্যাসেমব্লিজগুলি আধা-নমনীয় কক্স একটি উচ্চ-পারফরম্যান্স আধা-নমনীয় কোক্সিয়াল কেবল সমাবেশ যা একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। এই পণ্যটি একটি পেশাদার দল দ্বারা তৈরি করা হয়। এর দুর্দান্ত নকশা এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে এটি অসংখ্য শিল্পের চাহিদা পূরণ করে। বিভিন্ন তারের স্পেসিফিকেশন উপলব্ধ রয়েছে যেমন 047 ", 086", এবং 141 "।
এছাড়াও, পণ্যটি সংযোগকারী প্রকার, প্রতিবন্ধকতা, পোলারিটি, মাউন্টিং পদ্ধতি, যোগাযোগ এবং আবাসন উপকরণগুলির ক্ষেত্রে একাধিক বিকল্প সরবরাহ করে। সংযোগকারী প্রকারের মধ্যে 1.85 মিমি, 2.4 মিমি, 2.92 মিমি, এসএমএ, জি 3 পিও, জিপিপিও, এমএমএক্সপি ইত্যাদি অন্তর্ভুক্ত রয়েছে; প্রতিবন্ধকতা 50 ওহম, এবং পোলারিটি স্ট্যান্ডার্ড। বিভিন্ন ধরণের মাউন্টিং পদ্ধতি রয়েছে এবং পরিচিতি এবং হাউজিংগুলি সোনার সাথে ধাতুপট্টাবৃত ব্রাস, বেরিলিয়াম তামা সোনার সাথে ধাতুপট্টাবৃত এবং ভাল বৈদ্যুতিক পরিবাহিতা এবং জারা প্রতিরোধের বিষয়টি নিশ্চিত করার জন্য প্যাসিভেটেড স্টেইনলেস স্টিলের মতো উপকরণ দিয়ে তৈরি।
পণ্য ভূমিকা
এখানে FR701 এবং FR702/গুট -047-ফর্ম 047 "সিরিজ এবং এফআর 711 এবং এফআর 712/গুট -085-ফর্ম 086" সিরিজের মতো সিরিজ রয়েছে। বিভিন্ন সিরিজের পণ্যগুলি কাঠামোগত মাত্রা এবং বৈদ্যুতিক কর্মক্ষমতা পরিবর্তিত হয়। উদাহরণস্বরূপ, এফআর 701 এবং এফআর 702/গুট -047-ফর্ম 047 "সিরিজের অভ্যন্তরীণ কন্ডাক্টর ব্যাস 0.29 ± 0.0127 মিমি, যখন এফআর 711 এবং এফআর 712/গুট -085-ফর্ম 086" সিরিজ 0.51 ± 0.0127 মিমি। বিভিন্ন ফ্রিকোয়েন্সিগুলির জন্য সংশ্লিষ্ট মনোযোগ এবং পাওয়ার ডেটা সরবরাহ করা হয়। এছাড়াও বিভিন্ন অ্যাপ্লিকেশন দৃশ্যের প্রয়োজনীয়তাগুলি পূরণের জন্য একাধিক সাধারণ মডেল এবং প্রযুক্তিগত সূচক রয়েছে।
বৈদ্যুতিক পারফরম্যান্সের ক্ষেত্রে, কেন্দ্রের কন্ডাক্টরটি সিলভার-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত, একটি শক্ত পিটিএফই অন্তরক এবং একটি টিনযুক্ত তামা তারের বাইরের কন্ডাক্টরের সাথে মিলিত। এটিতে কম ক্যাপাসিট্যান্স (95.1 পিএফ/এম), উচ্চ প্রচারের গতি (70%) এবং দুর্দান্ত ield াল কার্যকারিতা (দুর্দান্ত ield ালিং কার্যকারিতা রয়েছে (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
পণ্য অ্যাপ্লিকেশন
বাঁকযোগ্য এবং দুর্দান্ত বৈদ্যুতিক কর্মক্ষমতা থাকার বৈশিষ্ট্যগুলির কারণে এটি যোগাযোগ, বৈদ্যুতিন ডিভাইস এবং পরীক্ষা এবং পরিমাপের মতো ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। অন -অন - যোগাযোগ নেটওয়ার্কগুলির সাইট সনাক্তকরণ এবং শিল্প সরঞ্জামগুলির সমস্যা সমাধানের মতো দৃশ্যে, সেমি - নমনীয় কেবলগুলি অস্থায়ী সংযোগ কেবল হিসাবে ব্যবহৃত হয়। এগুলি বহন করা এবং পরিচালনা করা সহজ। তারা সনাক্তকরণ কাজের দক্ষ সমাপ্তি সক্ষম করে বিভিন্ন ডিভাইসের মধ্যে পরীক্ষার লিঙ্কগুলি দ্রুত স্থাপন করতে পারে।
গুরুত্বপূর্ণ নোট
1। কাস্টম দৈর্ঘ্যের কেবলের সমাবেশগুলির জন্য, দয়া করে আপনার দৈর্ঘ্যের তথ্যটি চেকআউট পৃষ্ঠায় রেখে দিতে ভুলবেন না;
2। সমস্ত কেবল সমাবেশগুলি ফেজ-ম্যাচযুক্ত জোড়া বা গোষ্ঠী সরবরাহ করা যেতে পারে; আপনার যদি পর্যায়টি মেলে কেবলগুলির প্রয়োজন হয় তবে দয়া করে আমাদের ইমেল প্রেরণ করুন: sales@flexirf.com
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|
সংযোগকারী 1 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও |
|
সংযোগকারী 1 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 1 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী 2 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও/ |
|
সংযোগকারী 2 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 2 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
কিছুই না |
|
সংযোগকারী বডি স্টাইল |
সোজা এবং ডান কোণ |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
দেহ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
ডাইলেট্রিক |
পিইআই/পিটিএফই |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-40 ডিগ্রি থেকে +165 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
|
তারের স্পেসিফিকেশন |
|
|
কেন্দ্রের কন্ডাক্টর |
সিলভার ধাতুপট্টাবৃত তামাওয়েল্ড |
|
ডাইলেট্রিক |
সলিড পিটিএফই |
|
জ্যাকেট |
কোন বা Fep |
|
ক্যাপাসিট্যান্স (পিএফ/এম) |
95.1 |
|
প্রচারের বেগ (%) |
70 |
|
শিল্ডিং কার্যকারিতা |
<-100dB @ 1GHz |
|
পাওয়ার হ্যান্ডলিং |
10 ওয়াট @ 18GHz সমুদ্রপৃষ্ঠে, vswr1.0 |
পণ্যের ধরণ
| FR701 & FR702/গুট -047-ফর্ম 047 "সিরিজ কেবল সমাবেশ | ||||
 |
কাঠামো উপাদান ব্যাস (মিমি) |
|||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
0.29±0.0127 |
|
|
2 |
অন্তরক |
সলিড পিটিএফই |
0.94±0.0254 |
|
|
3 |
বাইরের কন্ডাক্টর |
টিনযুক্ত তামা তার |
1.19±0.05 |
|
|
4 |
জ্যাকেট |
Fep |
1.6±0.13 |
|
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||
|
ফ্রিকোয়েন্সি (ghz) |
0.5 |
1 |
5 |
10 |
20 |
|
মনোযোগ (ডিবি/এম) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
শক্তি (ডাব্লু) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

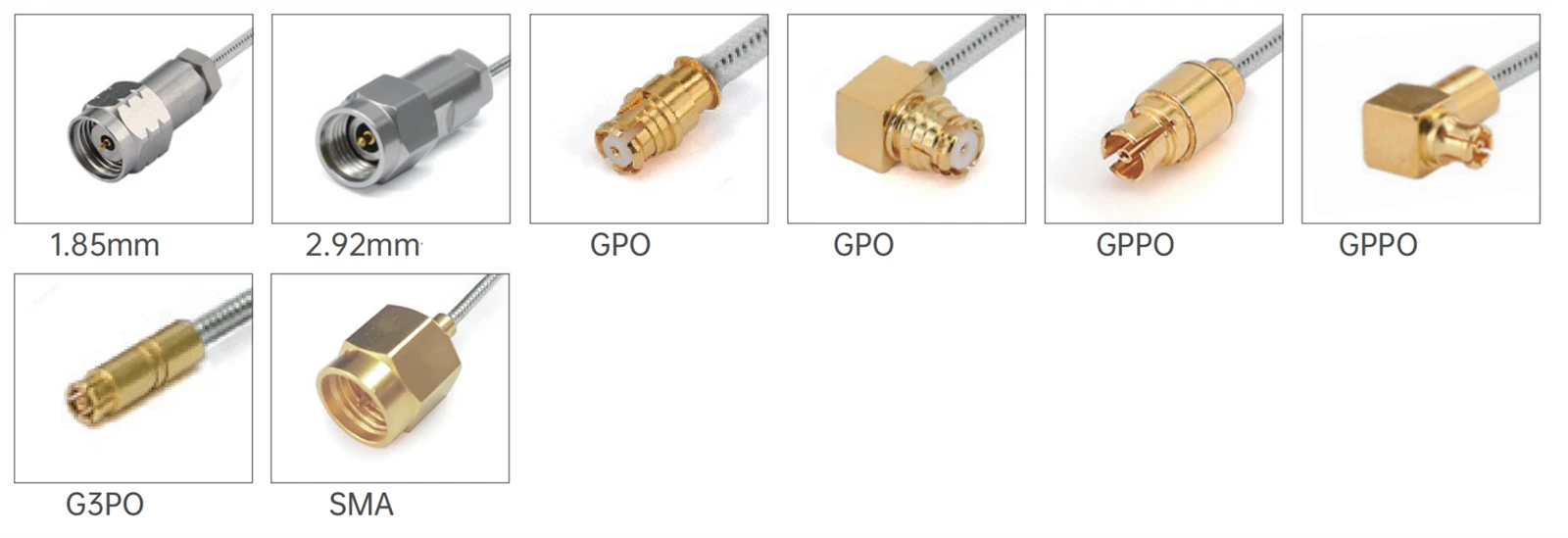

সাধারণ মডেল এবং প্রযুক্তিগত সূচক
|
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|
এফআর701-292এফএফ1জি3পিএফ-XXX |
2 গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
DC-40GHz |
12 ডিবি |
|
|
FR701-292MG3PF-XXX |
2.92 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-40গিগাহার্টজ |
12 ডিবি |
|
|
FR701-292FG3PF-XXX |
2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-40গিগাহার্টজ |
12 ডিবি |
|
|
এফআর701-185এমজি3পিএফ-এক্সএক্সএক্স |
1.85 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
এফআর701-185FG3PF-XXX |
1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
| FR711 & FR712/BOTE-085-FARM 086 "সিরিজ কেবল সমাবেশ | ||||
 |
কাঠামো উপাদান ব্যাস (মিমি) |
|||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত স্টি |
0.51±0.0127 |
|
|
2 |
অন্তরক |
সলিড পিটিএফই |
1.69±0.0254 |
|
|
3 |
বাইরের কন্ডাক্টর |
টিনযুক্ত তামা তার |
2.2±0.05 |
|
|
4 |
জ্যাকেট |
Fep |
2.54 |
|
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||
|
ফ্রিকোয়েন্সি (ghz) |
0.4 |
1 |
5 |
10 |
18 |
|
মনোযোগ (ডিবি/এম) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
শক্তি (ডাব্লু) |
253 |
157 |
69 |
47 |
33 |

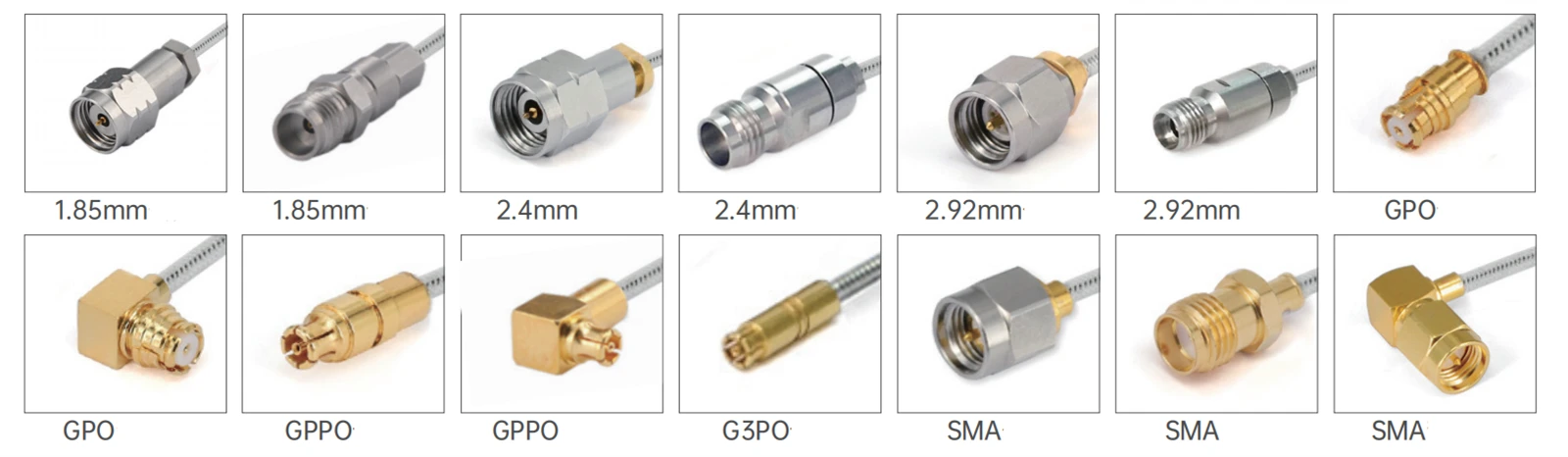

| সাধারণ মডেল এবং প্রযুক্তিগত সূচক |
 |
|
এফআর 712/গুট -085-ফর্ম-ফেপ (এফইপি জ্যাকেট সহ) |
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|
এফআর712-এসএমএমএসএমএম-এক্সএক্সএক্স |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
ডিসি -26.5GHz |
1.35 |
|
|

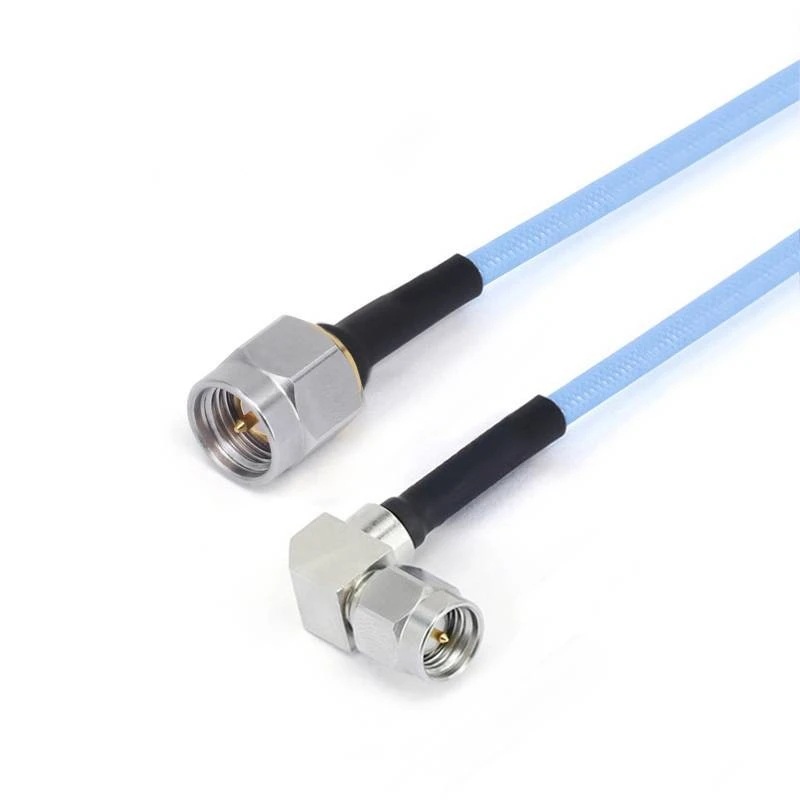

FR12-SMMSMWM-XXX-18G |
এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.35 |
|
|
FR712-SMWMSMWM-XXX-18G |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.40 |
|
|
এফআর712-এসএমএমজিপিএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
|
|
এফআর712-এসএমএমজিপিডব্লিউএফ-XXX |
এসএমএ পুরুষ |
ডান কোণ সহ জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.40 |
|
|
এফআর712-এসএমএমজিপিপিএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
|
|
এফআর712-এসএমএমজিপিপিডব্লিউএফ-XXX |
এসএমএ পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.40 |
|
|

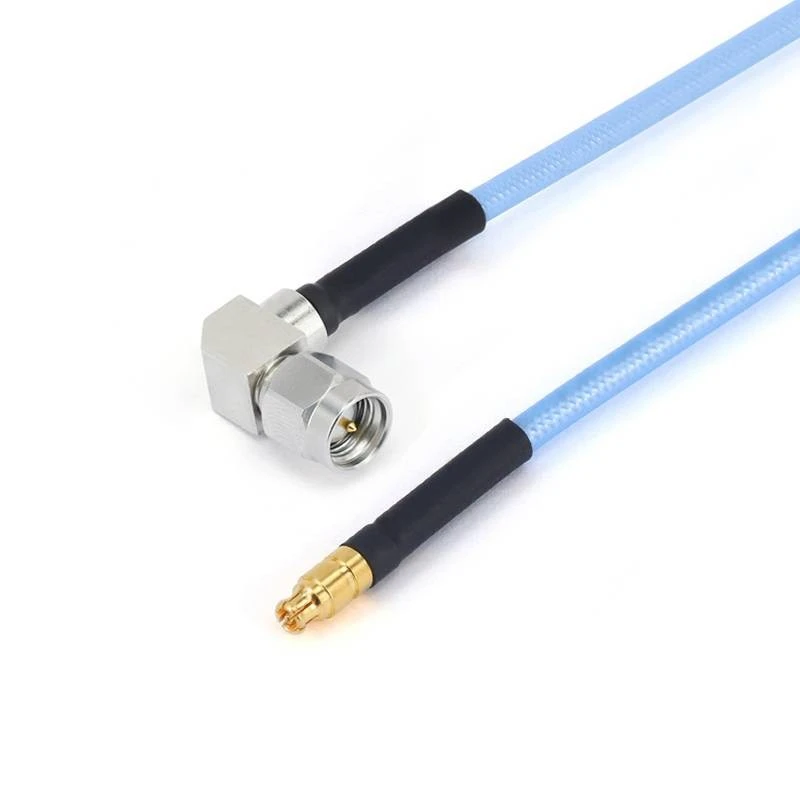

FR712-SMWMGPPF-XXX-18G |
ডান কোণ সহ এসএমএ পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -18GHz |
15 ডিবি |
|
|

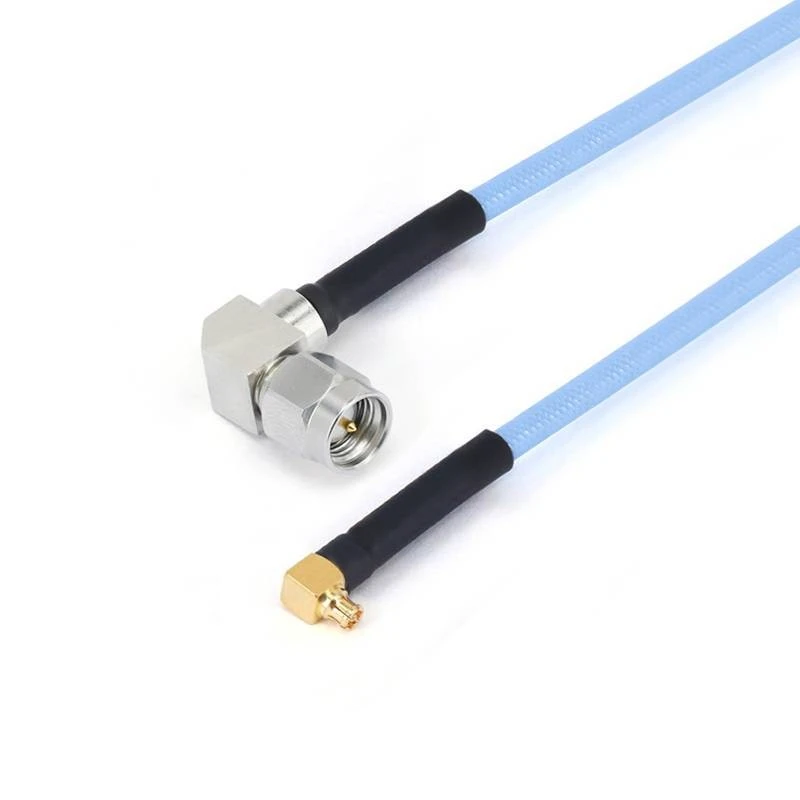

FR712-SMWMGPPWF-XXX-18G |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -18GHz |
15 ডিবি |
|
|
এফআর712-এসএমএফজিপিএফ-এক্সএক্সএক্স |
এসএমএ মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি -18GHz |
1.35 |
|
|
এফআর712-এসএমএফএফজিপিএফ-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি -18GHz |
1.35 |
|
|
এফআর712-এসএমএফজিপিপিএফ-এক্সএক্সএক্স |
এসএমএ মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.40 |
|
|
এফআর712-এসএমএফএফজিপিপিএফ-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.40 |
|
|
এফআর712-292এম292এম-XXX |
2.92 মিমি পুরুষ |
2.92 মিমি পুরুষ |
ডিসি - 40 ghz |
1.44 |
|
|
FR712-292MGPF-XXX |
2.92 মিমি পুরুষ |
জিপিও (এসএমপি) মহিলা |
ডিসি - 40 ghz |
10 ডিবি |
|
|
এফআর712-292এমজিপিডাব্লিউএফ-XXX |
2.92 মিমি পুরুষ |
ডান কোণ সহ জিপিও (এসএমপি) মহিলা |
ডিসি - 40 ghz |
10 ডিবি |
|
|
FR712-292FGPF-XXX |
2.92 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি - 40 ghz |
10 ডিবি |
|
|
FR712-292FFGPF-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি - 40 ghz |
10 ডিবি |
|
|
এফআর712-292এমজিপিপিএফ-এক্সএক্সএক্স |
2.92 মিমি পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি - 40 ghz |
14 ডিবি |
|
|
FR712-292MGPPWF-XXX |
2.92 মিমি পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি - 40 ghz |
14 ডিবি |
|
|
এফআর712-292FGPPF-XXX |
2.92 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি - 40 ghz |
14 ডিবি |
|
|
এফআর712-292এফএফজিপি-পিএফ-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি - 40 ghz |
14 ডিবি |
|
|
FR712-292MG3PF-XXX |
2.92 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 40 ghz |
12 ডিবি |
|
|
FR712-292FG3PF-XXX |
2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 40 ghz |
12 ডিবি |
|
|
এফআর712-292এফএফজি3পিএফ-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 40 ghz |
12 ডিবি |
|
|
FR712-185MG3PF-XXX |
1.85 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
|
|
এফআর712-185FG3PF-XXX |
1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
|
|
এফআর712-185এফএফজি3পিএফ-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ 1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
|
FR711/BOTE-085-ফর্ম (এফইপি জ্যাকেট ছাড়াই) |
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|
এফআর711-এসএমএমএসএমএম-এক্সএক্সএক্স |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
ডিসি -26.5GHz |
1.35 |
 |
FR11-SMMSMWM-XXX-18G |
এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.35 |
|
|

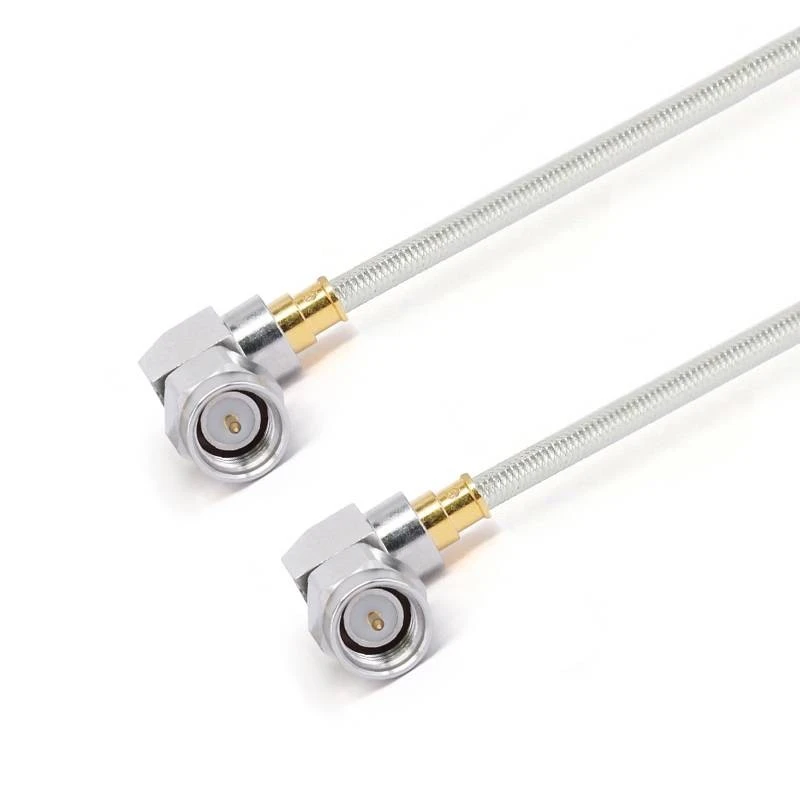

FR711-SMWMSMWM-XXX-18G |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.40 |
|
|

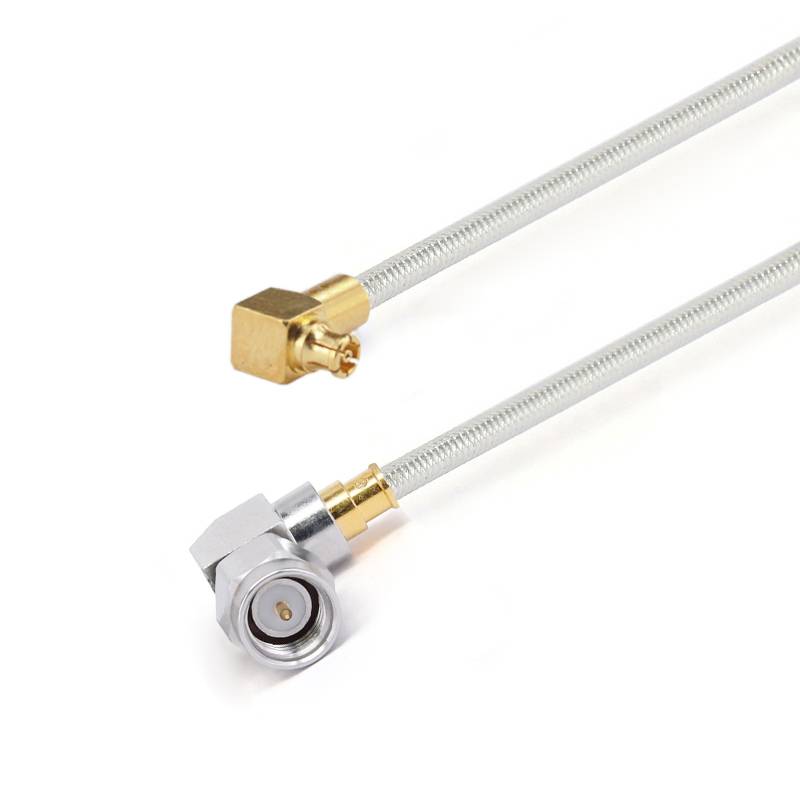

FR711-SMWMGPPWF-XXX-18G |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -18GHz |
1.40 |
|
|
FR711-292 মিমিএমপিএক্সএম-এক্সএক্সএক্স |
2.92 মিমি পুরুষ |
এমএমপিএক্স পুরুষ |
ডিসি-40গিগাহার্টজ |
14 ডিবি |
|
|
R711-292mmmpxf-xxx |
2.92 মিমি পুরুষ |
এমএমপিএক্স মহিলা |
ডিসি-40গিগাহার্টজ |
14 ডিবি |
|
|
FR711-24MMMPXM-XXX |
2.4 মিমি পুরুষ |
এমএমপিএক্স পুরুষ |
ডিসি -50GHz |
12 ডিবি |
|
|
FR711-24MMPXF-XXX |
2.4 মিমি পুরুষ |
এমএমপিএক্স মহিলা |
ডিসি -50GHz |
12 ডিবি |
|
|
FR711-185 মিমিএমপিএক্সএম-এক্সএক্সএক্স |
1.85 মিমি পুরুষ |
এমএমপিএক্স পুরুষ |
ডিসি -67GHz |
10 ডিবি |
|
|
FR711-185 মিমিএমপিএক্সএফ-এক্সএক্সএক্স |
1.85 মিমি পুরুষ |
এমএমপিএক্স মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
FR711-185MG3PF-XXX |
1.85 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
এফআর711-185FG3PF-XXX |
1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
|
|
এফআর711-185এফএফজি3পিএফ-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ 1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি -67GHz |
10 ডিবি |
