সাধারণ উদ্দেশ্য পরীক্ষার কেবলগুলি

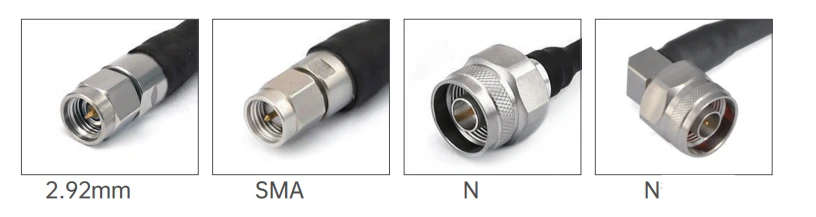

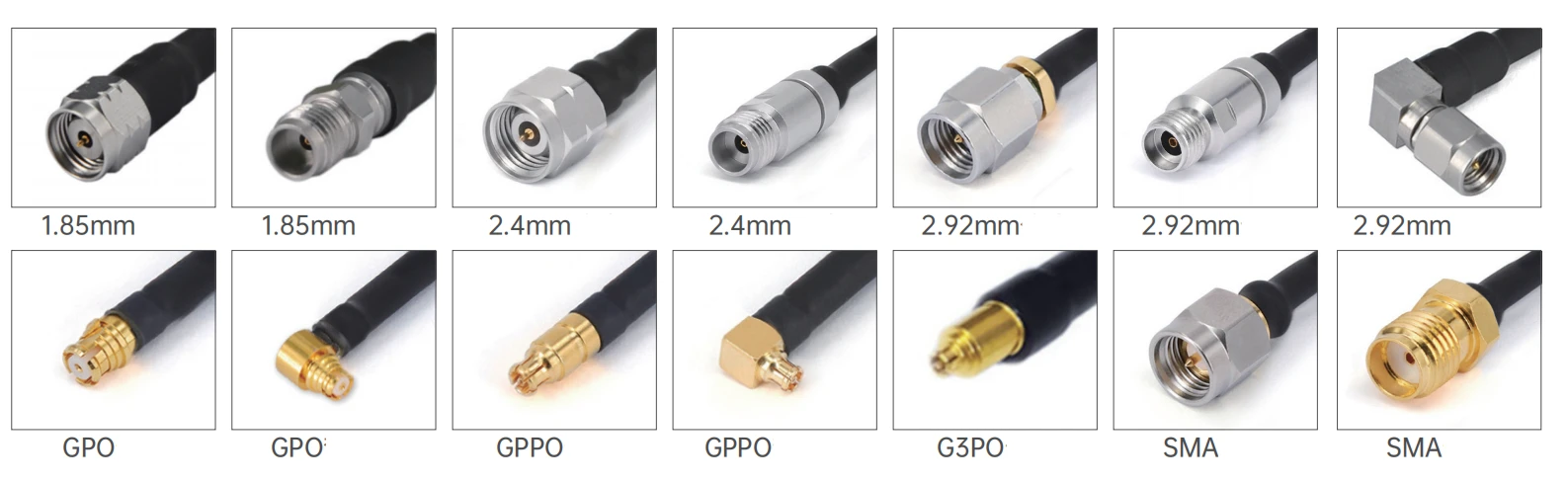

সাধারণ উদ্দেশ্য পরীক্ষার কেবলগুলি বিভিন্ন ব্যবহারের প্রয়োজনীয়তা পূরণের জন্য একাধিক বৈশিষ্ট্য সহ বৈদ্যুতিন পরীক্ষার মতো ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত কেবল পণ্যগুলি ব্যবহার করা হয়। সংযোগকারীদের ক্ষেত্রে, এই কেবলটি 1.85 মিমি, 2.4 মিমি, 2.92 মিমি, এসএমএ, জি 3 পিও এবং জিপিপিও সহ বিভিন্ন ধরণের সংযোগকারী সরবরাহ করে। সমস্ত সংযোজকের 50 টি ওহম এবং একটি স্ট্যান্ডার্ড মেরুতা প্রতিবন্ধকতা রয়েছে।
বিবরণ
সাধারণ উদ্দেশ্য পরীক্ষার কেবলগুলি
সাধারণ উদ্দেশ্য পরীক্ষার কেবলগুলি বিভিন্ন ব্যবহারের প্রয়োজনীয়তা পূরণের জন্য একাধিক বৈশিষ্ট্য সহ বৈদ্যুতিন পরীক্ষার মতো ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত কেবল পণ্যগুলি ব্যবহার করা হয়। সংযোগকারীদের ক্ষেত্রে, এই কেবলটি 1.85 মিমি, 2.4 মিমি, 2.92 মিমি, এসএমএ, জি 3 পিও এবং জিপিপিও সহ বিভিন্ন ধরণের সংযোগকারী সরবরাহ করে। সমস্ত সংযোজকের 50 টি ওহম এবং একটি স্ট্যান্ডার্ড মেরুতা প্রতিবন্ধকতা রয়েছে। তদুপরি, সংযোজকগুলিতে সোজা এবং ডান - কোণ প্রকার সহ একাধিক ইনস্টলেশন পদ্ধতি রয়েছে যা বিভিন্ন ডিভাইস ইন্টারফেসের সাথে নমনীয়ভাবে খাপ খাইয়ে নেওয়া যেতে পারে।
পণ্য ভূমিকা
উপাদান নির্বাচনের ক্ষেত্রে, কেন্দ্রীয় যোগাযোগ, বাহ্যিক যোগাযোগ এবং প্রধান দেহটি সোনার সাথে ধাতুপট্টাবৃত ব্রাস, বেরিলিয়াম তামা সোনার সাথে ধাতুপট্টাবৃত বা প্যাসিভেটেড স্টেইনলেস স্টিল দিয়ে তৈরি উপকরণ দিয়ে তৈরি, যা ভাল বৈদ্যুতিক পরিবাহিতা এবং জারা প্রতিরোধের রয়েছে। সিগন্যাল ট্রান্সমিশন কর্মক্ষমতা নিশ্চিত করতে ডাইলেট্রিকটি পিইআই বা পিটিএফই উপকরণ দিয়ে তৈরি। তারের কেন্দ্রীয় কন্ডাক্টর হ'ল সিলভার - ধাতুপট্টাবৃত তামা - পরিহিত ইস্পাত, অন্তরণ স্তরটি শক্ত পিটিএফই, ঝালযুক্ত স্তরটি রূপালী - ধাতুপট্টাবৃত তামা টেপ এবং তামা তারের সমন্বয়ে গঠিত এবং চাদরটি এফইপি উপাদান দিয়ে তৈরি। এটি কেবল কার্যকরভাবে হস্তক্ষেপকারী সংকেতগুলিকে কার্যকরভাবেই সরবরাহ করে না তবে কিছু যান্ত্রিক শক্তি এবং পরিবেশগত প্রতিরোধেরও রয়েছে।
পণ্য অ্যাপ্লিকেশন
যোগাযোগ বেস স্টেশন, মোবাইল ফোন, স্যাটেলাইট যোগাযোগ সরঞ্জাম ইত্যাদির গবেষণা, উন্নয়ন, উত্পাদন এবং পরীক্ষার সময়, সাধারণ - উদ্দেশ্য পরীক্ষার কেবলগুলি স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করার জন্য যোগাযোগ ডিভাইসের সাথে বিভিন্ন পরীক্ষার যন্ত্রগুলিকে সংযুক্ত করার জন্য প্রয়োজন, যাতে সরঞ্জামগুলির বিভিন্ন পারফরম্যান্স সূচকগুলি যেমন সিগন্যাল শক্তি, ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি, সংক্রমণ হারগুলি, উদাহরণস্বরূপ, বেস স্টেশনগুলির ফ্রিকোয়েন্সি পারফরম্যান্সকে সুনির্দিষ্টভাবে পরীক্ষা করার জন্য অন্যান্য সরঞ্জামগুলি বেস স্টেশনগুলি স্থিতিশীল এবং দক্ষ যোগাযোগ পরিষেবা সরবরাহ করতে পারে তা নিশ্চিত করে।
গুরুত্বপূর্ণ নোট
1। কাস্টম দৈর্ঘ্যের কেবলের সমাবেশগুলির জন্য, দয়া করে আপনার দৈর্ঘ্যের তথ্যটি চেকআউট পৃষ্ঠায় রেখে দিতে ভুলবেন না;
2। সমস্ত কেবল সমাবেশগুলি ফেজ-ম্যাচযুক্ত জোড়া বা গোষ্ঠী সরবরাহ করা যেতে পারে; আপনার যদি পর্যায়টি মেলে কেবলগুলির প্রয়োজন হয় তবে দয়া করে আমাদের ইমেল প্রেরণ করুন: sales@flexirf.com
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|
সংযোগকারী 1 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও/এন |
|
সংযোগকারী 1 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 1 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী 2 প্রকার |
1.85 মিমি/2.4 মিমি/2.92 মিমি/এসএমএ/জি 3 পিও/জিপিপিও/এন |
|
সংযোগকারী 2 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 2 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
কিছুই না |
|
সংযোগকারী বডি স্টাইল |
সোজা এবং ডান কোণ |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
দেহ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
ডাইলেট্রিক |
পিইআই/পিটিএফই |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-40 ডিগ্রি থেকে +165 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
|
তারের স্পেসিফিকেশন |
|
|
কেন্দ্রের কন্ডাক্টর |
সিলভার ধাতুপট্টাবৃত তামাওয়েল্ড |
|
ডাইলেট্রিক |
সলিড পিটিএফই |
|
দুটি ield ালাই |
রৌপ্য-ধাতুপট্টাবৃত তামা ব্যান্ড এবং তার |
|
জ্যাকেট |
Fep |
|
ক্যাপাসিট্যান্স (পিএফ/এম) |
95.1 |
|
প্রচারের বেগ (%) |
70 |
|
শিল্ডিং কার্যকারিতা |
<-100dB @ 1GHz |
|
পাওয়ার হ্যান্ডলিং |
10 ওয়াট @ 18GHz সমুদ্রপৃষ্ঠে, vswr1.0 |
পণ্যের ধরণ
| জিএএফ 71/আরজি 405 এসএস 405 সিরিজ নমনীয় কেবল সমাবেশ | ||||
 |
কাঠামো উপাদান ব্যাস (মিমি) |
|||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
0.51±0.05 |
|
|
2 |
অন্তরক |
সলিড পিটিএফই |
1.63±0.05 |
|
|
3 |
অভ্যন্তরীণ ield ালিং |
সিলভার-ধাতুপট্টাবৃত তামা ব্যান্ড |
1.80±0.05 |
|
|
4 |
বাহ্যিক ield ালাই |
রৌপ্য-ধাতুপট্টাবৃত তামা তারের ব্রেকিং |
2.18±0.05 |
|
|
5 |
জ্যাকেট |
Fep |
2.54±0.1 |
|
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||||
|
ফ্রিকোয়েন্সি (ghz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
মনোযোগ (ডিবি/এম) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
মনোযোগ (ডিবি/ফুট) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
সাধারণ মডেল এবং প্রযুক্তিগত সূচক
|
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
 |

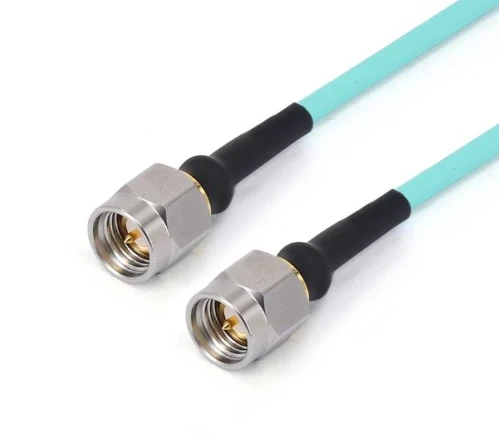

এফআরএফ 71-এসএমএমএসএমএম-এক্সএক্সএক্স |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
ডিসি -26.5GHz |
1.30 |
 |

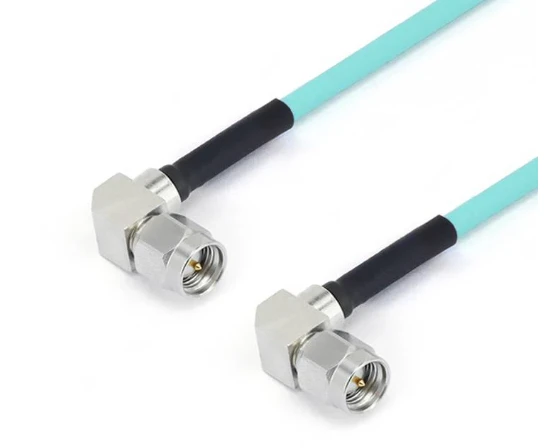

এফআরএফ 71-এসএমডাব্লুএমএমডাব্লুএম-এক্সএক্সএক্সএক্সএক্সএক্সএক্স -18 জি |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.30 |
 |

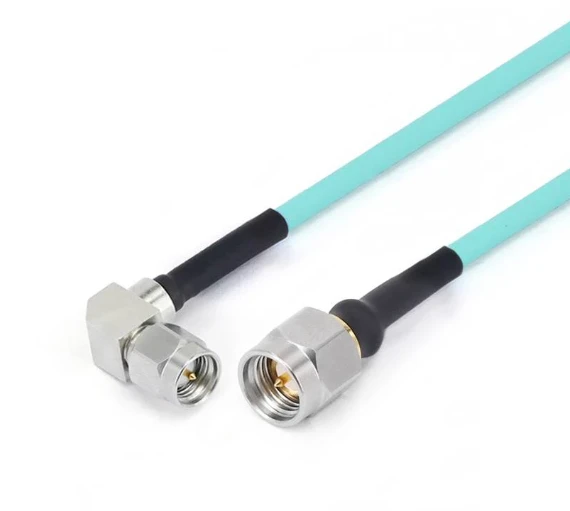

এফআরএফ 71-এসএমএমএসএমডাব্লুএম-এক্সএক্সএক্সএক্সএক্সএক্সএক্স -18 জি |
এসএমএ পুরুষ |
ডান কোণ সহ এসএমএ পুরুষ |
ডিসি -18GHz |
1.30 |
 |
এফআরএফ 71-এসএমএমজিপিএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
 |
এফআরএফ 71-এসএমএমজিপিডাব্লুএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
ডান কোণ সহ জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
 |
এফআরএফ 71-এসএমএফজিপিএফ-এক্সএক্সএক্স |
এসএমএ মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
 |
এফআরএফ 71-এসএমএফএফজিপিএফ-এক্সএক্সএক্স |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি -26.5GHz |
1.35 |
 |
এফআরএফ 71-এসএমএমগিপিপিএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
14 ডিবি |
 |
এফআরএফ 71-এসএমএমগিপিপিডাব্লুএফ-এক্সএক্সএক্স |
এসএমএ পুরুষ |
ডান কোণ সহ জিপিপিও মহিলা |
ডিসি -26.5GHz |
14 ডিবি |
 |
এফআরএফ 71-এসএমডব্লিউএমগিপিপিএফ-এক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্স -18 জি |
ডান কোণ সহ এসএমএ পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -18GHz |
15 ডিবি |
 |
এফআরএফ 71-এসএমডাব্লুএমগিপিপিডব্লিউএফ-এক্সএক্সএক্সএক্সএক্স -18 জি |
ডান কোণ সহ এসএমএ পুরুষ |
ডান কোণ সহ জিপিপিও মহিলা |
ডিসি -18GHz |
15 ডিবি |
 |
এফআরএফ 71-এসএমএফগিপিপিএফ-এক্সএক্সএক্স |
এসএমএ মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
14 ডিবি |
 |
এফআরএফ 71-এসএমএফএফগিপিপিএফ-এক্সএক্সএক্স |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি -26.5GHz |
14 ডিবি |
 |
এফআরএফ 71-292 এম 292 এম-এক্সএক্সএক্স |
2.92 মিমি পুরুষ |
2.92 মিমি পুরুষ |
ডিসি-৪০ গিগাহার্জ |
1.35 |
 |
এফআরএফ 71-292MGPF-XXX |
2.92 মিমি পুরুষ |
জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292MGPWF-XXX |
2.92 মিমি পুরুষ |
ডান কোণ সহ জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-292FGPF-XXX |
2.92 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
Frf71-292ffgpf-xxx |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292MGPPF-XXX |
2.92 মিমি পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292FGPPF-XXX |
2.92 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
Frf71-292ffgppff-xxx |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292MGPPWF-XXX |
2.92 মিমি পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-292MG3PF-XXX |
2.92 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292FG3PF-XXX |
2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-292FFG3PF-XXX |
4 টি গর্ত ফ্ল্যাঞ্জ সহ 2.92 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি-৪০ গিগাহার্জ |
14 ডিবি |
 |
এফআরএফ 71-24 এম 24 এম-এক্সএক্সএক্স |
2.4 মিমি পুরুষ |
2.4 মিমি পুরুষ |
ডিসি -50GHz |
14 ডিবি |
 |
এফআরএফ 71-24FGPF-XXX |
2.4 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-24 এফজিপিএফ -100 |
4 গর্ত ফ্ল্যাঞ্জ সহ 2.4 মিমি মহিলা |
জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-24MGPWF-XXX |
2.4 মিমি পুরুষ |
ডান কোণ সহ জিপিও (এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
10 ডিবি |
 |
এফআরএফ 71-24MGPPF-XXX |
2.4 মিমি পুরুষ |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-24MGPPWF-XXX |
2.4 মিমি পুরুষ |
ডান কোণ সহ জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
10 ডিবি |
 |
এফআরএফ 71-24FGPPF-XXX |
2.4 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
Frf71-24ffgppff-xxx |
4 গর্ত ফ্ল্যাঞ্জ সহ 2.4 মিমি মহিলা |
জিপিপিও (মিনি-এসএমপি) মহিলা |
ডিসি-৪০ গিগাহার্জ |
12 ডিবি |
 |
এফআরএফ 71-185MG3PF-XXX |
1.85 মিমি পুরুষ |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
 |
এফআরএফ 71-185FG3PF-XXX |
1.85 মিমি মহিলা |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
 |
এফআরএফ 71-185FFG3PF-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ 1.85 মিমি |
জি 3 পিও (এসএমপিএস) মহিলা |
ডিসি - 67 ghz |
10 ডিবি |
|
জিএএফ 72/আরজি 402 এসএস 402 সিরিজ নমনীয় কেবল সমাবেশ |
||||||
|
কাঠামো উপাদান ব্যাস (মিমি) |
||||||
 |
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
0.92±0.05 |
||
|
2 |
অন্তরক |
সলিড পিটিএফই |
2.97±0.05 |
|||
|
3 |
অভ্যন্তরীণ ield ালিং |
সিলভার-ধাতুপট্টাবৃত তামা ব্যান্ড |
3.25±0.05 |
|||
|
4 |
বাহ্যিক ield ালাই |
রৌপ্য-ধাতুপট্টাবৃত তামা তারের ব্রেকিং |
3.58±0.1 |
|||
|
5 |
জ্যাকেট |
Fep |
4.12±0.13 |
|||
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||||
|
ফ্রিকোয়েন্সি (ghz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
মনোযোগ (ডিবি/এম) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
মনোযোগ (ডিবি/ফুট) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
সাধারণ মডেল এবং প্রযুক্তিগত সূচক
|
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|
এফআরএফ 72-এসএমএমএসএমএম-এক্সএক্সএক্স |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
ডিসি -26.5GHz |
1.30 |
|
|

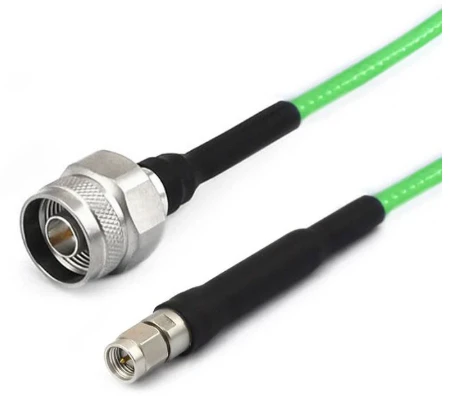

এফআরএফ 72-এনএমএসএমএম-এক্সএক্সএক্স |
N পুরুষ |
এসএমএ পুরুষ |
ডিসি -18GHz |
1.25 |
|
|

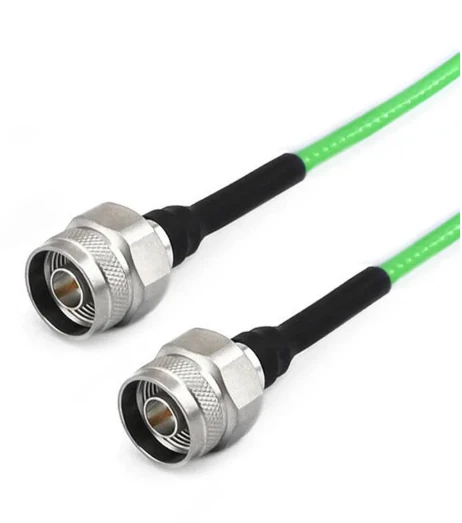

এফআরএফ 72-এনএমএনএম-এক্সএক্সএক্স |
N পুরুষ |
N পুরুষ |
ডিসি -18GHz |
1.25 |
