আরজি সিরিজের কেবল সমাবেশগুলি
আরজি সিরিজ লো-ফ্রিকোয়েন্সি কেবলের অ্যাসেমব্লিজ (ডিসি -3GHz) নির্দিষ্ট পারফরম্যান্স এবং অ্যাপ্লিকেশন পরিস্থিতি সহ এক ধরণের কেবল উপাদান। তাদের ফ্রিকোয়েন্সি কভারেজটিতে স্পষ্টভাবে ডিসি থেকে 3GHz ব্যান্ড অন্তর্ভুক্ত রয়েছে, এই ফ্রিকোয়েন্সি সীমার মধ্যে বিভিন্ন সংকেত সংক্রমণ প্রয়োজনীয়তা পূরণ করে।
বিবরণ
পণ্য ভূমিকা
আরজি সিরিজ লো-ফ্রিকোয়েন্সি কেবলের অ্যাসেমব্লিজ (ডিসি -3GHz) নির্দিষ্ট পারফরম্যান্স এবং অ্যাপ্লিকেশন পরিস্থিতি সহ এক ধরণের কেবল উপাদান। তাদের ফ্রিকোয়েন্সি কভারেজটিতে স্পষ্টভাবে ডিসি থেকে 3GHz ব্যান্ড অন্তর্ভুক্ত রয়েছে, এই ফ্রিকোয়েন্সি সীমার মধ্যে বিভিন্ন সংকেত সংক্রমণ প্রয়োজনীয়তা পূরণ করে। সাধারণ আরজি সিরিজের কেবলগুলিতে আরজি 178, আরজি 174, আরজি 316, এবং আরজি 223 এর মতো মডেল অন্তর্ভুক্ত রয়েছে।
ফ্লেক্সির্ফের আরজি লো - ফ্রিকোয়েন্সি কেবলগুলি দুর্দান্ত বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ অনাক্রম্যতা এবং ভাল নমনীয়তা প্রদর্শন করে। এগুলি হালকা ওজনের এবং উচ্চ - তাপমাত্রা প্রতিরোধের, আর্দ্রতা প্রতিরোধের এবং জারা প্রতিরোধের মতো বৈশিষ্ট্য রয়েছে।
পণ্য কাঠামো বৈশিষ্ট্য
আরজি সিরিজের অভ্যন্তরীণ কন্ডাক্টরগুলি কম - ফ্রিকোয়েন্সি কেবলগুলি মাল্টি - স্ট্র্যান্ড সিলভার - প্রলিপ্ত কপার ক্ল্যাড স্টিল (এসসিসি) দিয়ে তৈরি। এই উপাদানটি কেবল দুর্দান্ত বৈদ্যুতিক পরিবাহিতা এবং নমনীয়তা নিশ্চিত করে না তবে রৌপ্য - ধাতুপট্টাবৃত প্রক্রিয়াটির মাধ্যমে সংকেত সংক্রমণ কর্মক্ষমতা এবং জারা প্রতিরোধের বৃদ্ধি করে।
ডাইলেট্রিক:এক্সট্রুড সলিড পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই)। পিটিএফইতে দুর্দান্ত বৈদ্যুতিক নিরোধক বৈশিষ্ট্য, রাসায়নিক স্থিতিশীলতা এবং উচ্চ-তাপমাত্রার প্রতিরোধের অধিকারী রয়েছে, যা কার্যকরভাবে কন্ডাক্টরকে বাহ্যিক পরিবেশ থেকে বিচ্ছিন্ন করতে পারে এবং সংকেত ফাঁস এবং হস্তক্ষেপ হ্রাস করতে পারে।
ঝাল:রৌপ্য ধাতুপট্টাবৃত তামা (এসপিসি) ব্রাইডিং দিয়ে নির্মিত। এই ield ালযুক্ত স্তরটি কার্যকরভাবে অভ্যন্তরীণ সংকেত ফাঁস রোধ করার সময় তারের অভ্যন্তরটি প্রবেশ করা থেকে বাহ্যিক বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপকে অবরুদ্ধ করে, স্থিতিশীল এবং অক্ষত সংকেত সংক্রমণ নিশ্চিত করে।
পণ্য অ্যাপ্লিকেশন
শিল্প ইলেকট্রনিক্স ক্ষেত্র:
শিল্প পরিবেশে উচ্চ-ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণের প্রয়োজনীয়তা পূরণ করে সেন্সরগুলিতে উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশন, শিল্প নিয়ন্ত্রণ ব্যবস্থা এবং মনিটরিং ডিভাইসগুলির মতো শিল্প অটোমেশন সরঞ্জামগুলিতে প্রয়োগ করা হয়।
যোগাযোগ ক্ষেত্র:
যোগাযোগ ডিভাইসগুলির উত্পাদন পরীক্ষার জন্য (যেমন মোবাইল ফোন, ওয়াইফাই মডিউল, জিপিএস মডিউল, পাশাপাশি অ্যান্টেনা এবং মডিউলগুলির মধ্যে সংকেত সংযোগের জন্য ব্যবহৃত হয় It এটি ওয়্যারলেস যোগাযোগ সরঞ্জামের জন্য ডিসি -3 জিএইচজেড ফ্রিকোয়েন্সি ব্যান্ডে স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে।
গুরুত্বপূর্ণ নোট
1। কাস্টম দৈর্ঘ্যের কেবলের সমাবেশগুলির জন্য, দয়া করে আপনার দৈর্ঘ্যের তথ্যটি চেকআউট পৃষ্ঠায় রেখে দিতে ভুলবেন না;
2। সমস্ত কেবল সমাবেশগুলি ফেজ-ম্যাচযুক্ত জোড়া বা গোষ্ঠী সরবরাহ করা যেতে পারে; আপনার যদি পর্যায়টি মেলে কেবলগুলির প্রয়োজন হয় তবে দয়া করে আমাদের ইমেল প্রেরণ করুন: sales@flexirf.com
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|
সংযোগকারী 1 প্রকার |

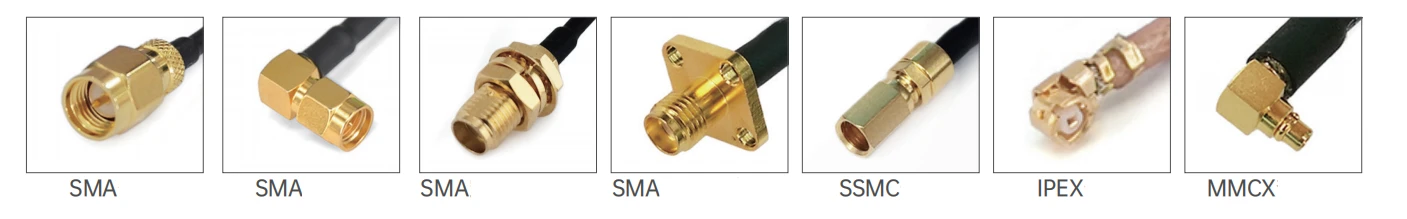

এসএমএ/এসএসএমএ/এসএমবি/এসএসএমবি/এসএসএমসি/এমসিএক্স/এমএমসিএক্স/বিএনসি/এন/জিপিও |
|
সংযোগকারী 1 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 1 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী 2 প্রকার |
এসএমএ/এসএসএমএ/এসএমবি/এসএসএমবি/এসএসএমসি/এমসিএক্স/এমএমসিএক্স/বিএনসি/এন/জিপিও |
|
সংযোগকারী 2 প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোজক 2 পোলারিটি |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
কিছুই না |
|
সংযোগকারী বডি স্টাইল |
সোজা এবং ডান কোণ |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম তামা সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার ধাতুপট্টাবৃত, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
দেহ |
ব্রাস সোনার ধাতুপট্টাবৃত, বেরিলিয়াম কপার সোনার, স্টেইনলেস স্টিল প্যাসিভেটেড |
|
ডাইলেট্রিক |
Ptfe |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-40 ডিগ্রি থেকে +165 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
পণ্যের ধরণ
|
এফআরআর 3/আরজি 316 আরজি সিরিজ কেবল সমাবেশগুলি (3GHz) |
||||||
|
|
কাঠামো উপাদান ব্যাস (মিমি) |
|||||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
7x0.17±0.05 |
|||
|
2 |
অন্তরক |
Ptfe |
1.56±0.05 |
|||
|
3 |
অভ্যন্তরীণ ield ালিং |
রৌপ্য-ধাতুপট্টাবৃত তামা তার |
1.95±0.05 |
|||
|
4 |
জ্যাকেট |
Fep |
2.56±0.13 |
|||
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||
|
ফ্রিকোয়েন্সি (ghz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
মনোযোগ (ডিবি/এম) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
শক্তি (ডাব্লু) |
340 |
170 |
113 |
88 |
68 |
|
বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য |
|||||||
|
ফ্রিকোয়েন্সি (ghz) |
প্রতিবন্ধকতা (ω) |
সংক্রমণ হার |
ক্যাপাসিট্যান্স |
ঝালাই |
অপারেটিং তাপমাত্রা পরিসীমা |
সর্বনিম্ন বাঁকানো ব্যাসার্ধ |
অপারেটিং ভোল্টেজ |
|
3 |
50 |
70% |
94 পিএফ/মি |
>70 ডিবি |
-65 ডিগ্রি ~ +200 ডিগ্রি |
15 মিমি |
1200V |
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|
FRR3-SMMGPF-XXX |
এসএমএ পুরুষ |
জিপিও মহিলা |
DC-3GHz |
1.25 |
|
|

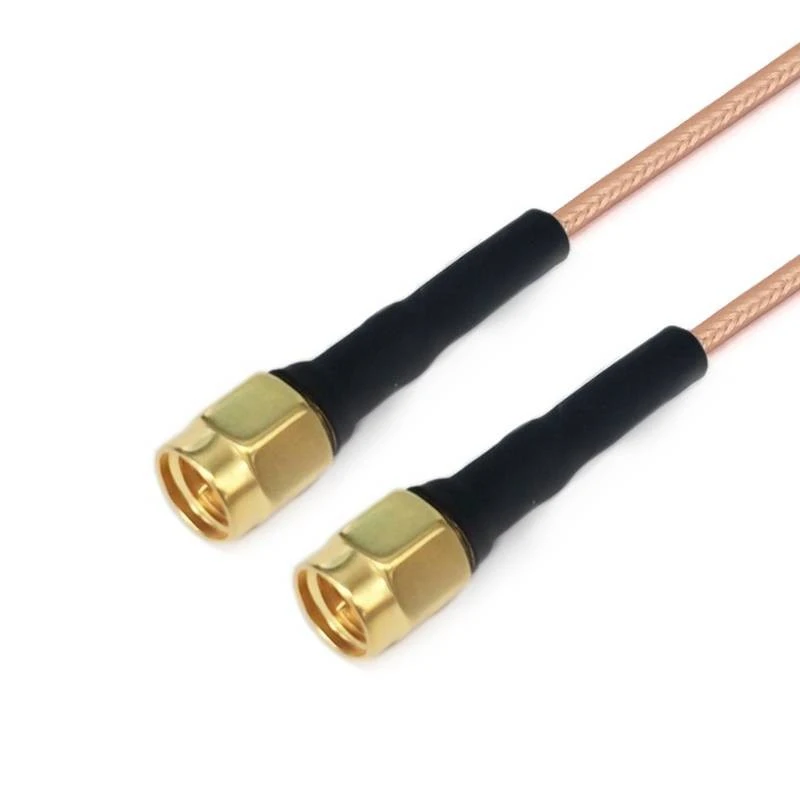

FRR3-SMMSMM-XXX |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
DC-3GHz |
1.25 |
| এফআরআর 8/আরজি 178 আরজি সিরিজ কেবল সমাবেশগুলি (3GHz) | ||||
|
|
কাঠামো উপাদান ব্যাস (মিমি) |
|||
|
1 |
অভ্যন্তরীণ কন্ডাক্টর |
রৌপ্য-ধাতুপট্টাবৃত তামা-পরিহিত ইস্পাত |
7x0.102±0.05 |
|
|
2 |
অন্তরক |
Ptfe |
0.86±0.05 |
|
|
3 |
অভ্যন্তরীণ ield ালিং |
রৌপ্য-ধাতুপট্টাবৃত তামা তার |
1.30±0.05 |
|
|
4 |
জ্যাকেট |
Fep |
1.86±0.13 |
|
| মনোযোগ, শক্তি (20 ডিগ্রি সমুদ্র স্তরে পরীক্ষার শর্ত) | |||||
|
ফ্রিকোয়েন্সি (ghz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
মনোযোগ (ডিবি/এম) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
শক্তি (ডাব্লু) |
340 |
170 |
113 |
88 |
68 |
| বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য | |||||||
|
ফ্রিকোয়েন্সি (ghz) |
প্রতিবন্ধকতা (ω) |
সংক্রমণ হার |
ক্যাপাসিট্যান্স |
ঝালাই |
অপারেটিং তাপমাত্রা পরিসীমা |
সর্বনিম্ন বাঁকানো ব্যাসার্ধ |
অপারেটিং ভোল্টেজ |
|
3 |
50 |
70% |
94 পিএফ/মি |
>70 ডিবি |
-65 ডিগ্রি ~ +200 ডিগ্রি |
10 মিমি |
750V |
|
সাধারণ মডেল এবং প্রযুক্তিগত সূচক
|
|||||
|
ছবি |
স্কু |
সংযোগকারী 1 |
সংযোগকারী 2 |
ফ্রিকেন্সি |
রিটার্ন লস/ভিএসডাব্লুআর |
|
|

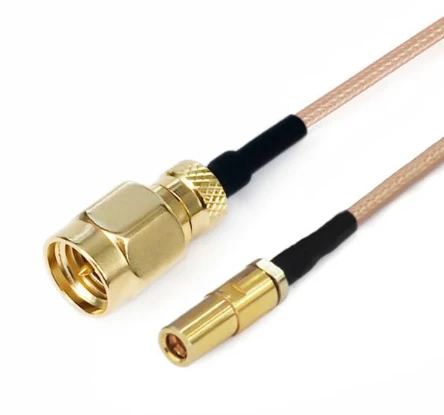

FRR8-SMMSMCF-XXX |
এসএমএ পুরুষ |
এসএসএমসি মহিলা |
DC-3GHz |
1.25 |
|
|

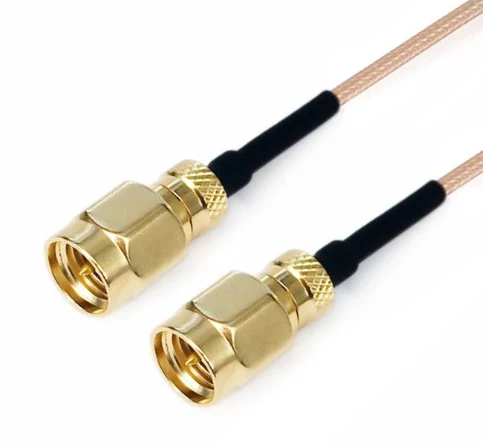

FRR8-SMMSMM-XXX |
এসএমএ পুরুষ |
এসএমএ পুরুষ |
DC-3GHz |
1.25 |
|
|

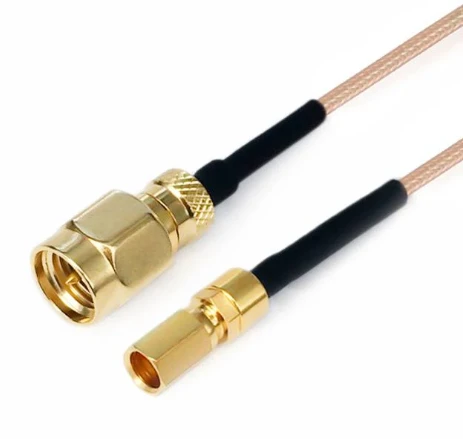

FRR8-SMMSMBF-XXX |
এসএমএ পুরুষ |
এসএসএমবিএফ |
DC-3GHz |
1.25 |
|
|

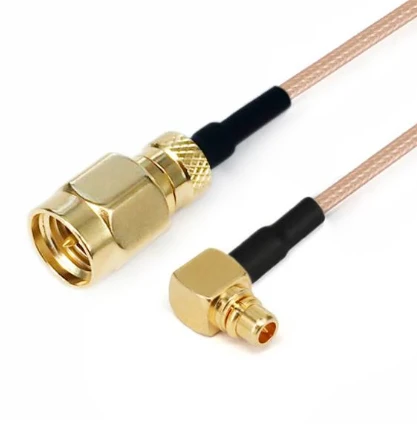

Frr8-smmmmcxwm-xxx |
এসএমএ পুরুষ |
এমএমসিএক্স পুরুষ ডান কোণ |
DC-3GHz |
1.30 |
|
|

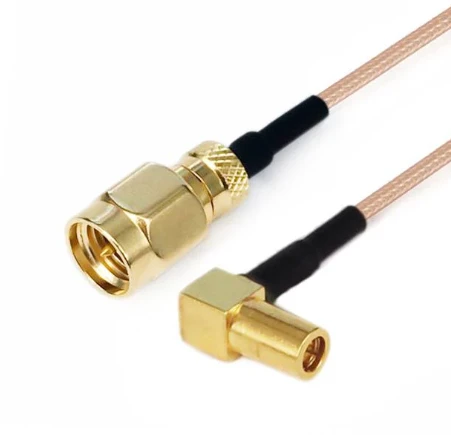

FRR8-SMMSMBWF-XXX |
এসএমএ পুরুষ |
এসএসএমবি মহিলা ডান কোণ |
DC-3GHz |
1.30 |
|
|

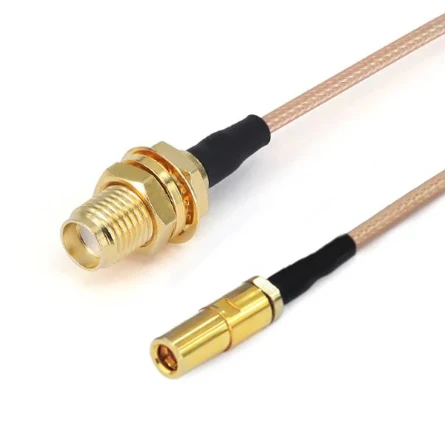

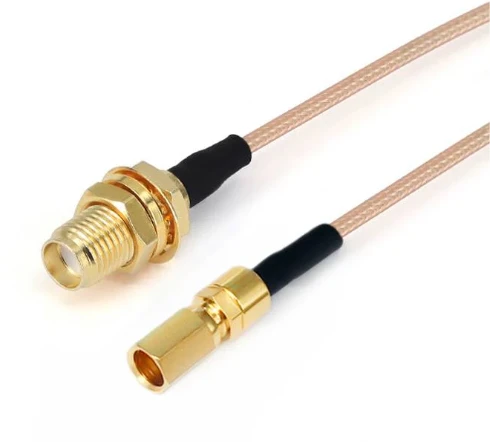

FRR8-SMYFSSMBF-XXX |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
এসএসএমবি মহিলা |
DC-3GHz |
1.30 |
|
|

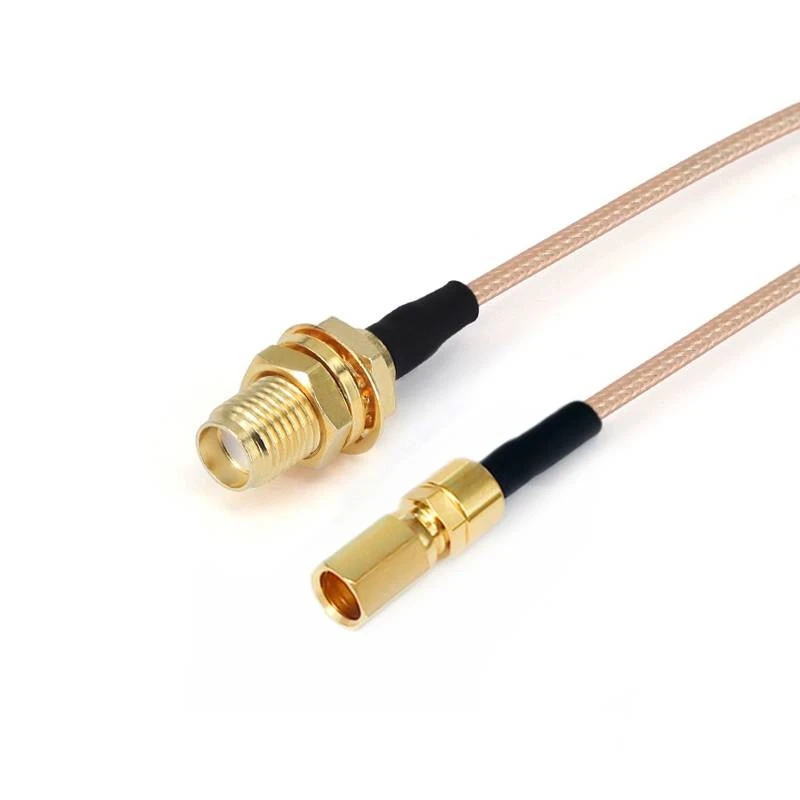

FRR8-SMYFSSMCF-XXX |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
এসএসএমসি মহিলা |
DC-3GHz |
1.30 |
|
|

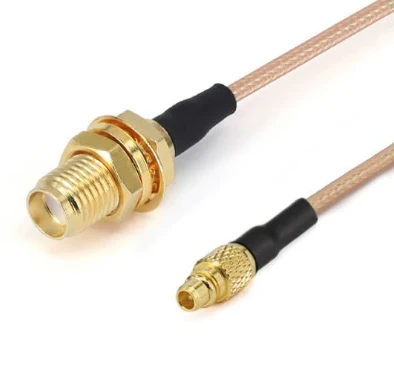

FRR8-SMYFMMCXM-XXX |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
এমএমসিএক্স পুরুষ |
DC-3GHz |
1.30 |
|
|

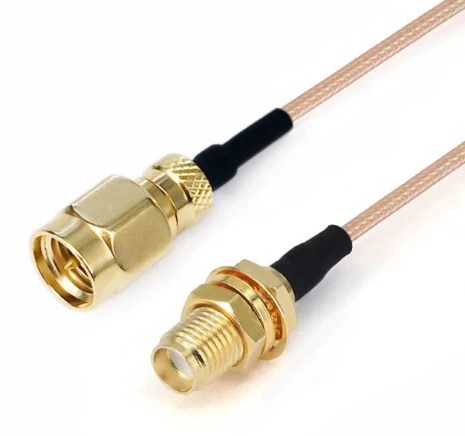

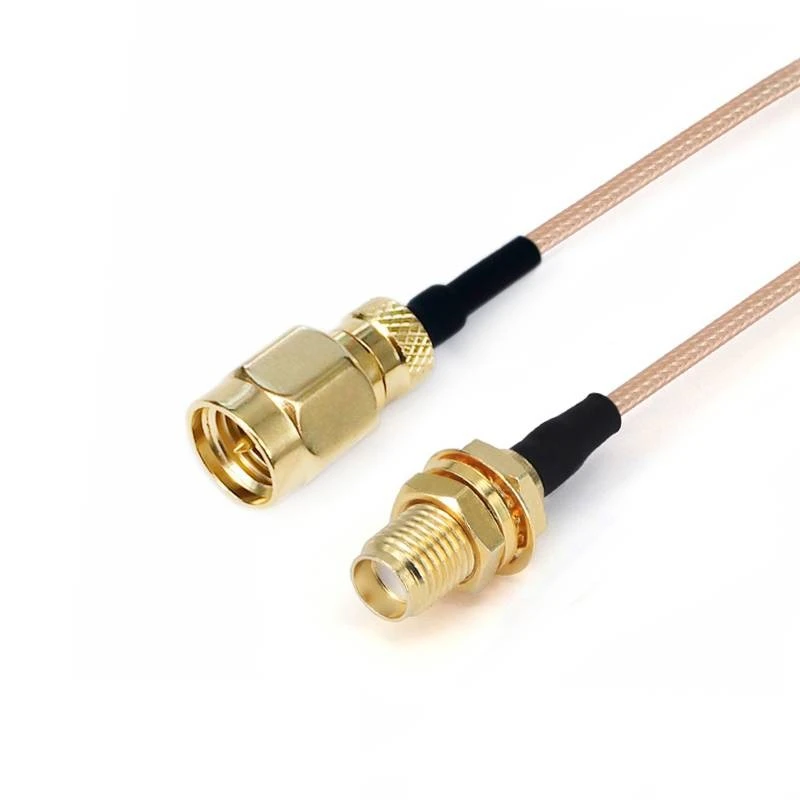

Frr8-smmsmyf-xxx |
এসএমএ পুরুষ |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
DC-3GHz |
1.30 |
|
|

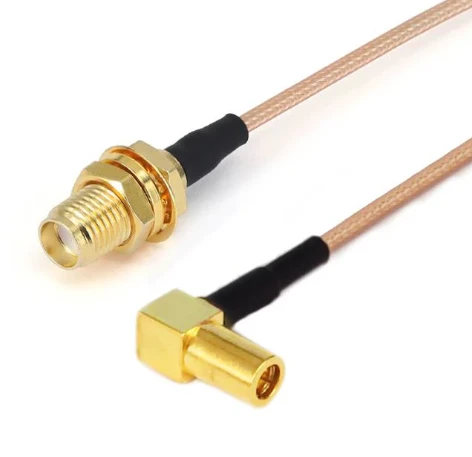

Frr8-smyfssmbwf-xxx |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
এসএসএমবি মহিলা ডান কোণ |
DC-3GHz |
1.30 |
|
|

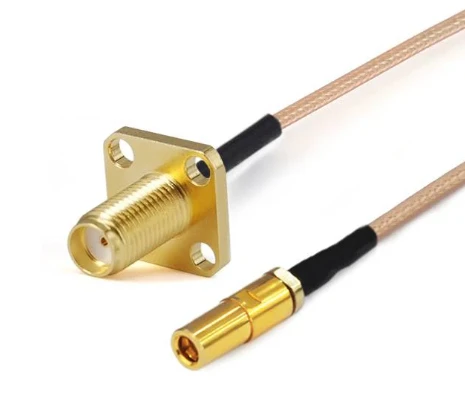

FRR8-SMFFSSMBF-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
এসএসএমবি মহিলা |
DC-3GHz |
1.30 |
|
|

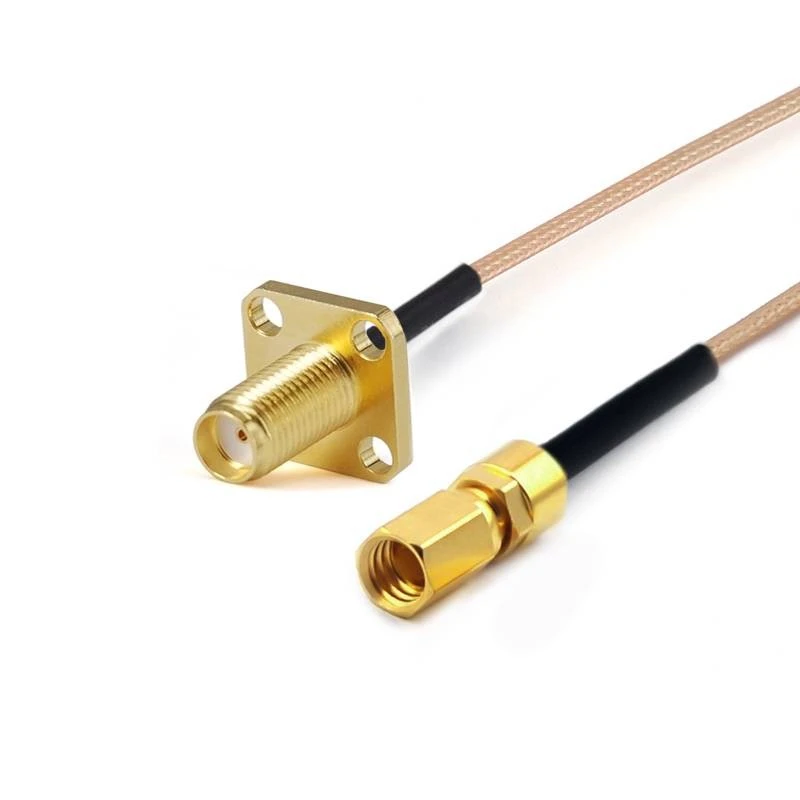

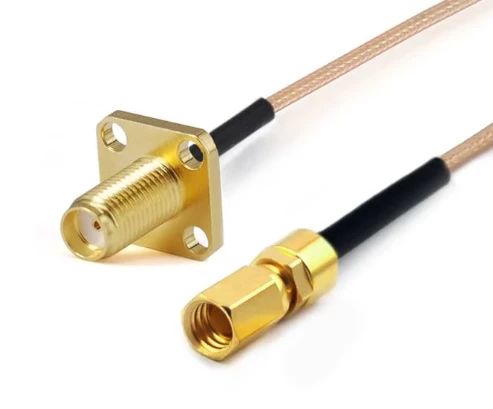

FRR8-SMFFSSMCF-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
এসএসএমসি মহিলা |
DC-3GHz |
1.30 |
|
|

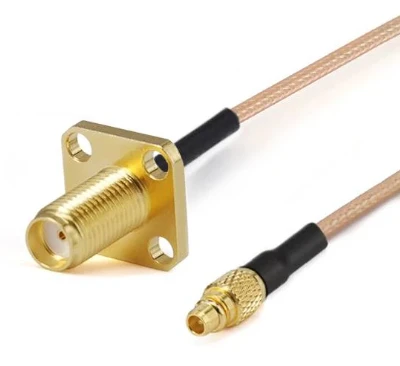

FRR8-SMFFMMCXM-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
এমএমসিএক্স পুরুষ |
DC-3GHz |
1.30 |
|
|

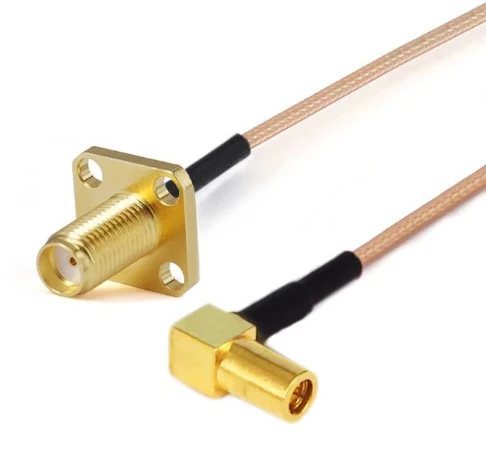

FRR8-SMFFSSMBWF-XXX |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
এসএসএমবি মহিলা ডান কোণ |
DC-3GHz |
1.30 |
|
|

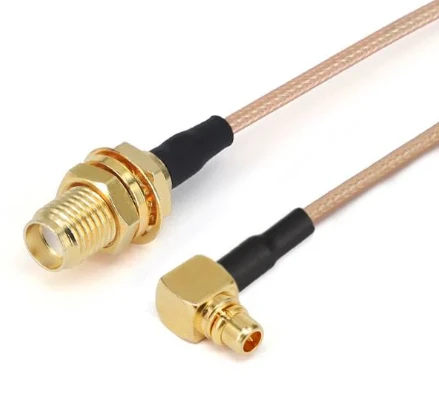

FRR8-SMYFMMCXWM-XXX |
এসএমএ মহিলা বাল্কহেড মাউন্ট |
এমএমসিএক্স পুরুষ ডান কোণ |
DC-3GHz |
1.30 |
|
|

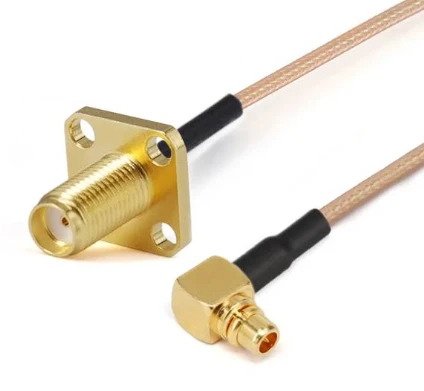

Frr8-smffmmcxwm-xxx |
4 গর্ত ফ্ল্যাঞ্জ সহ এসএমএ মহিলা |
এমএমসিএক্স পুরুষ ডান কোণ |
DC-3GHz |
1.30 |
