প্রোব ক্যালিব্রেশন কিটস: প্রস্তুতি থেকে রক্ষণাবেক্ষণ পর্যন্ত একটি বিশদ গাইড

প্রোব ক্যালিব্রেশন কিটগুলি উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিন পরীক্ষার (যেমন আরএফ, মাইক্রোওয়েভ, মিলিমিটার-ওয়েভ এবং টেরহার্টজ অ্যাপ্লিকেশন) এর সমালোচনামূলক সরঞ্জাম। তারা পরীক্ষার প্রোব, তারগুলি এবং সংযোজকগুলির দ্বারা প্রবর্তিত পদ্ধতিগত ত্রুটিগুলি দূর করে। এই কিটগুলির যথাযথ ব্যবহার প্রতিবন্ধকতা, এস-প্যারামিটার এবং সন্নিবেশ ক্ষতি সহ ডিভাইস-আন্ডার-টেস্ট (ডিইটি) পরামিতিগুলির সঠিক পরিমাপ নিশ্চিত করে। নীচে প্রস্তুতি থেকে রক্ষণাবেক্ষণ পর্যন্ত সমস্ত কিছু কভার করে একটি বিস্তৃত গাইড রয়েছে।

1। প্রোব ক্রমাঙ্কন কিটগুলির ভূমিকা বোঝা

প্রোব ক্যালিব্রেশন কিটগুলিতে প্রোব-ভিত্তিক পরীক্ষা সিস্টেমে ত্রুটিগুলি চিহ্নিত করতে এবং সংশোধন করার জন্য ডিজাইন করা যথার্থ-ইঞ্জিনিয়ার্ড স্ট্যান্ডার্ডগুলি (যেমন, সংক্ষিপ্ত, খোলা, লোড, থ্রু, রিফ্লেক্ট এবং ট্রান্সমিশন লাইন স্ট্যান্ডার্ড) নিয়ে গঠিত। এই ত্রুটিগুলির মধ্যে রয়েছে:



প্রতিবিম্ব ত্রুটি: প্রোব, কেবল বা সংযোজকগুলিতে প্রতিবন্ধকতা অমিলগুলির কারণে ঘটে।

সংক্রমণ ত্রুটি: সংকেত পথে মনোযোগ বা ফেজ শিফট।

যোগাযোগ সম্পর্কিত ত্রুটি: প্রোব এবং ডিটিএস বা ক্রমাঙ্কন মানগুলির মধ্যে দুর্বল বৈদ্যুতিক যোগাযোগ।



এই পরিচিত মানগুলি পরিমাপ করে, পরীক্ষার সিস্টেমগুলি (যেমন, ভেক্টর নেটওয়ার্ক বিশ্লেষক, ভিএনএ) একটি ত্রুটি মডেল গণনা করে, যা পরবর্তীকালে ডিইটি পরিমাপ সংশোধন করতে ব্যবহৃত হয়।

2। সঠিক ক্রমাঙ্কনের জন্য ভিত্তি স্থাপন

2.1 পরীক্ষার পরিবেশ নিয়ন্ত্রণ করা

তাপমাত্রা এবং আর্দ্রতা: একটি স্থিতিশীল পরিবেশে ক্রমাঙ্কন সম্পাদন করুন (সাধারণত 45-55% আপেক্ষিক আর্দ্রতা সহ 23 ডিগ্রি ± 2 ডিগ্রি)। তাপমাত্রার ওঠানামাগুলি প্রোব এবং মানগুলির বৈদ্যুতিক বৈশিষ্ট্যগুলিকে পরিবর্তন করে উপাদানগুলির প্রসার বা সংকোচনের কারণ হয়।

পরিচ্ছন্নতা: ধুলা-মুক্ত অঞ্চলে কাজ করুন। প্রোব টিপস বা ক্রমাঙ্কন মানগুলিতে দূষকগুলি (ধূলিকণা, তেল, ফ্লাক্স অবশিষ্টাংশ) বৈদ্যুতিক যোগাযোগের গুণমানকে হ্রাস করে এবং পরিমাপের শব্দ প্রবর্তন করে।

2.2 পরিদর্শন সরঞ্জাম

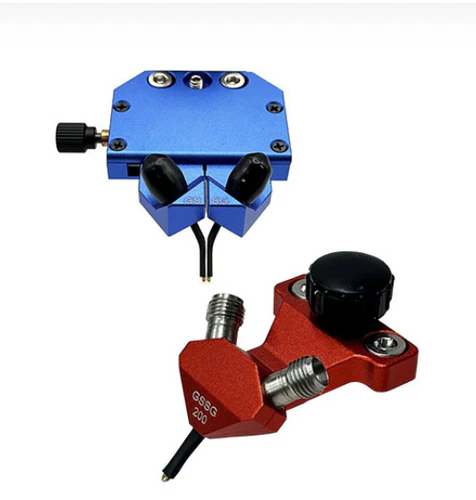

প্রোব: শারীরিক ক্ষতি (যেমন, বাঁকানো টিপস, জীর্ণ পরিচিতি) বা দূষণের জন্য পরীক্ষা করুন। সংক্ষেপিত বায়ু বা লিন্ট-মুক্ত ওয়াইপগুলি আইসোপ্রোপাইল অ্যালকোহল দিয়ে আর্দ্রতা ব্যবহার করে আলতো করে পরিষ্কার টিপস পরিষ্কার করুন।

কেবল এবং সংযোগকারী: কিঙ্কস বা ক্ষতির জন্য কোক্সিয়াল কেবলগুলি পরীক্ষা করুন; সিগন্যাল ক্ষতি রোধে সংযোগকারীগুলি পরিষ্কার এবং সঠিকভাবে মিলিত হয়েছে তা নিশ্চিত করুন।

ক্রমাঙ্কন কিট: মানদণ্ডগুলি অবিচ্ছিন্ন রয়েছে তা যাচাই করুন (যেমন, লোড পৃষ্ঠগুলিতে কোনও স্ক্র্যাচ নেই, স্ট্যান্ডার্ডগুলিতে কোনও বাঁকানো পিন নেই)।

2.3 সিস্টেম সেট আপ করা

ভিএনএ এবং টেস্ট সিস্টেমে শক্তি ক্রমাঙ্কনের কমপক্ষে 30 মিনিট আগে উপাদানগুলি তাপীয় স্থিতিশীলতায় পৌঁছানোর অনুমতি দেয়।

সংকেত ফাঁস রোধ করতে শক্ত (তবে অতিরিক্ত নয়) সংযোগগুলি নিশ্চিত করে কেবলগুলির মাধ্যমে ভিএনএতে প্রোবগুলি সংযুক্ত করুন।

3। উপযুক্ত ক্রমাঙ্কন পদ্ধতি নির্বাচন করা

প্রোব ক্যালিব্রেশন কিটগুলি একাধিক পদ্ধতি সমর্থন করে, ফ্রিকোয়েন্সি রেঞ্জ, প্রোব টাইপ (যেমন, জিএসজি, এসজি) এবং ডিউটি জ্যামিতির উপর ভিত্তি করে নির্বাচিত:



পদ্ধতি	মূল মান	ফ্রিকোয়েন্সি ব্যাপ্তি	আদর্শ অ্যাপ্লিকেশন
সল্ট	সংক্ষিপ্ত, খোলা, বোঝা, মাধ্যমে	ডিসি - 18 গিগাহার্টজ	কোক্সিয়াল প্রোব, প্ল্যানার স্ট্রাকচার (পিসিবি)
টিআরএল	মাধ্যমে, প্রতিফলন, লাইন	10 গিগাহার্টজ - 1110 গিগাহার্টজ	উচ্চ-ফ্রিকোয়েন্সি, অ-কোঅ্যাক্সিয়াল স্ট্রাকচার (যেমন, ওয়েভগাইডস, মাইক্রোস্ট্রিপস)
এলআরএম	লাইন, প্রতিফলিত, ম্যাচ	1 গিগাহার্টজ - 40 গিগাহার্টজ	ভারসাম্যপূর্ণ প্রোব, অসম্পূর্ণ কাঠামো

4। বিস্তারিত ক্রমাঙ্কন পদক্ষেপ

4.1 মাউন্টিং ক্রমাঙ্কন মান

একটি স্থিতিশীল ওয়ার্কবেঞ্চে ক্রমাঙ্কন কিটের স্তর (যেমন, অ্যালুমিনা, কোয়ার্টজ) সুরক্ষিত করুন এবং এটি প্রোব অবস্থানের সাথে সারিবদ্ধ করুন। প্রোব টিপ মিসালাইনমেন্ট এড়াতে সাবস্ট্রেট সমতল কিনা তা নিশ্চিত করুন।

4.2 সঠিকভাবে পজিশনিং প্রোব

ক্যালিব্রেশন স্ট্যান্ডার্ডগুলির প্যাডগুলির সাথে প্রোব টিপসগুলি সারিবদ্ধ করতে একটি মাইক্রোস্কোপ ব্যবহার করুন (যেমন, শর্ট প্যাডস, খোলা প্যাড)।

ক্ষতিকারক মান বা প্রোব ছাড়াই ভাল বৈদ্যুতিক যোগাযোগ নিশ্চিত করতে হালকা, অভিন্ন চাপ প্রয়োগ করুন। অতিরিক্ত চাপ প্যাডগুলি বিকৃত করে, অন্যদিকে অপর্যাপ্ত চাপ অন্তর্বর্তী সংযোগের কারণ হয়।

4.3 ভিএনএর মাধ্যমে ক্রমাঙ্কন সম্পাদন করা

ভিএনএর ক্রমাঙ্কন সফ্টওয়্যার চালু করুন এবং নির্বাচিত পদ্ধতিটি নির্বাচন করুন (যেমন, সল্ট)।

প্রতিটি স্ট্যান্ডার্ড ক্রমানুসারে পরিমাপ করার জন্য অনুরোধগুলি অনুসরণ করুন:

সংক্ষিপ্ত: প্রোব টিপে প্রতিচ্ছবি চিহ্নিত করতে একটি তাত্ত্বিকভাবে নিখুঁত সংক্ষিপ্ত (0 ω)।

খোলা: ফ্রাইং ক্ষেত্রগুলি পরিমাপ করার জন্য অসীম প্রতিবন্ধকতা (যেমন, একটি বায়ু ব্যবধান) সহ একটি কাঠামো।

লোড: সংকেত ক্ষতির জন্য ক্রমাঙ্কন করতে একটি 50 ω লোড।

মাধ্যমে: ট্রান্সমিশন পাথগুলি ক্যালিব্রেট করার জন্য প্রোব জোড়গুলির মধ্যে সরাসরি সংযোগ।

ভিএনএ ত্রুটির শর্তাদি গণনা করে (যেমন, প্রতিচ্ছবি ট্র্যাকিং, সংক্রমণ ট্র্যাকিং, বিচ্ছিন্নতা) এবং তাদের রিয়েল-টাইম সংশোধনের জন্য সঞ্চয় করে।

5 ... এড়াতে সাধারণ ভুল

পরিবেশগত কারণগুলিকে অবহেলা করা: খারাপভাবে বায়ুচলাচল বা উচ্চ-তাপমাত্রার পরিবেশে ক্রমাঙ্কন তাপীয় প্রবাহের কারণ হয়।

নোংরা মান বা প্রোব: দূষকগুলি পরজীবী প্রতিরোধক/ক্যাপাসিটার হিসাবে কাজ করে, ফলাফল বিকৃত করে।

অতিরিক্ত তদন্ত চাপ: ক্ষতির তদন্ত টিপস এবং স্ট্যান্ডার্ড প্যাডগুলি স্থায়ী ত্রুটিগুলির দিকে পরিচালিত করে।

উপসংহার

প্রোব ক্যালিব্রেশন কিটগুলির যথাযথ ব্যবহার নির্ভরযোগ্য বৈদ্যুতিন পরীক্ষার জন্য মৌলিক। কঠোর প্রস্তুতি প্রোটোকলগুলি অনুসরণ করে, উপযুক্ত পদ্ধতি নির্বাচন করে, সঠিক ক্রমাঙ্কন পদক্ষেপগুলি সম্পাদন করে এবং মান বজায় রেখে ইঞ্জিনিয়াররা উচ্চ-পারফরম্যান্স আরএফ, মাইক্রোওয়েভ এবং মিলিমিটার-তরঙ্গ ডিভাইসগুলি ডিজাইনের জন্য পরিমাপগুলি সঠিকভাবে প্রতিফলিত করে D
