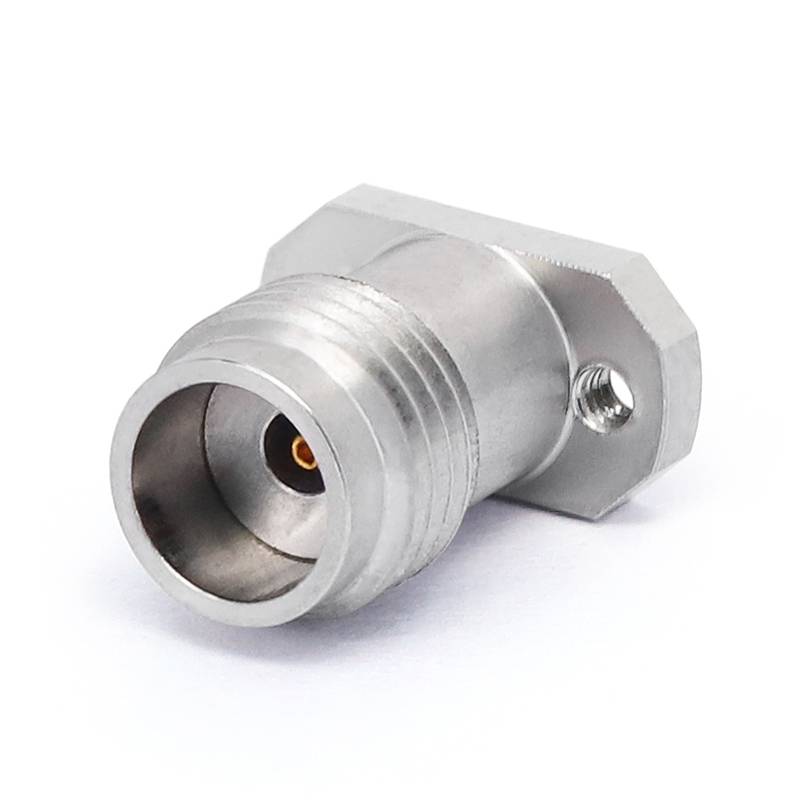

ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী
আরএফ ক্ষেত্রের প্রতিস্থাপনযোগ্য কোক্সিয়াল সংযোগকারীগুলি আরএফ সিস্টেমগুলির গুরুত্বপূর্ণ উপাদান। এগুলি বিশেষত সাইট ইনস্টলেশন এবং প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে। সোল্ডারিংয়ের প্রয়োজন নেই; এগুলি স্ক্রু দিয়ে স্থির করা যেতে পারে, যা রক্ষণাবেক্ষণ প্রক্রিয়াটিকে সহজতর করে। এমনকি কঠোর পরিস্থিতিতেও, এই সংযোগকারীরা উল্লেখযোগ্যভাবে সংকেত অখণ্ডতা বজায় রাখতে পারে।
বিবরণ
পণ্য ভূমিকা
আরএফ ক্ষেত্রের প্রতিস্থাপনযোগ্য কোক্সিয়াল সংযোগকারীগুলি আরএফ সিস্টেমগুলির গুরুত্বপূর্ণ উপাদান। এগুলি বিশেষত সাইট ইনস্টলেশন এবং প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে। সোল্ডারিংয়ের প্রয়োজন নেই; এগুলি স্ক্রু দিয়ে স্থির করা যেতে পারে, যা রক্ষণাবেক্ষণ প্রক্রিয়াটিকে সহজতর করে। এমনকি কঠোর পরিস্থিতিতেও, এই সংযোগকারীরা উল্লেখযোগ্যভাবে সংকেত অখণ্ডতা বজায় রাখতে পারে। আরএফ সার্কিটগুলিতে, তারা ক্ষতিগ্রস্থ উপাদানগুলির দ্রুত প্রতিস্থাপন সক্ষম করে। তাদের নির্ভরযোগ্য কর্মক্ষমতা কম সংকেত ক্ষতি এবং ন্যূনতম হস্তক্ষেপ সহ আরএফ সংকেতগুলির স্থিতিশীল সংক্রমণ নিশ্চিত করে। এই নকশাটি পরিচালনা করা সহজ, ইনস্টলেশনের জটিলতা হ্রাস করে।
সামগ্রিকভাবে, আরএফ ক্ষেত্রের প্রতিস্থাপনযোগ্য কোঅক্সিয়াল সংযোগকারীগুলি সিস্টেমের নমনীয়তা এবং নির্ভরযোগ্যতা বাড়ায় এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ ব্যয় হ্রাস করে। সংযোগকারী পোর্ট প্রকারগুলিতে বিভিন্ন বিকল্প যেমন এসএমএ, 2.92 মিমি, 2.4 মিমি, 1.85 মিমি, 1.0 মিমি, জিপিও (এসএমপি) ইত্যাদি অন্তর্ভুক্ত রয়েছে এবং ডিসি থেকে 110GHz পর্যন্ত ফ্রিকোয়েন্সি রেঞ্জ কভার রয়েছে।
পণ্য বডি স্টাইল

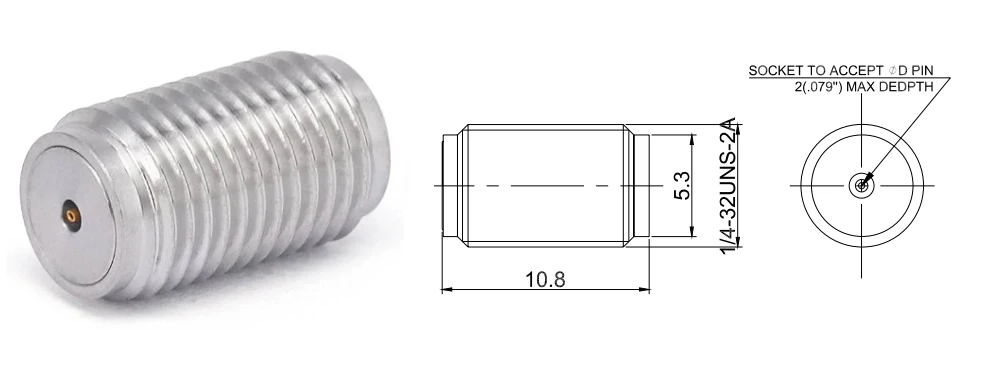

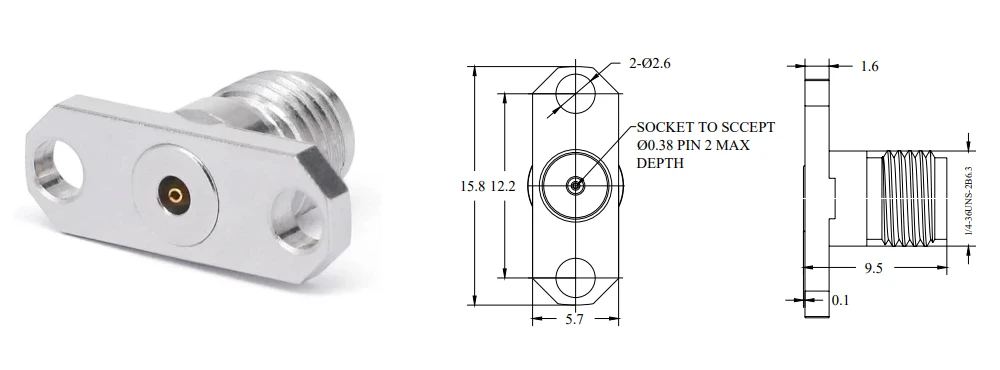

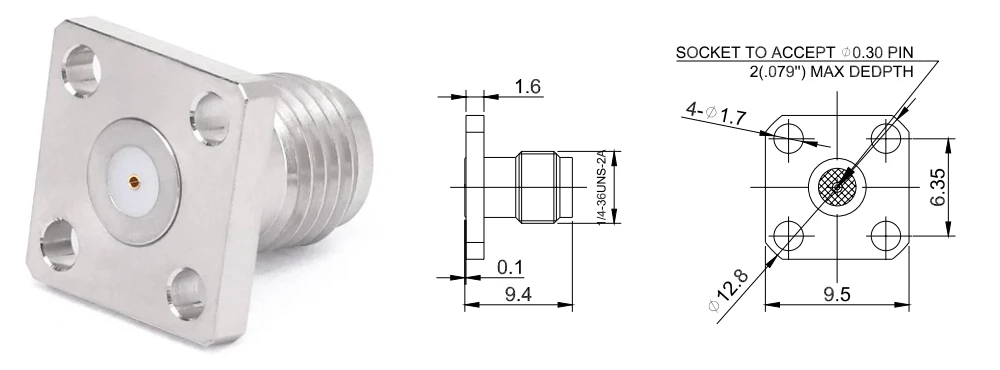

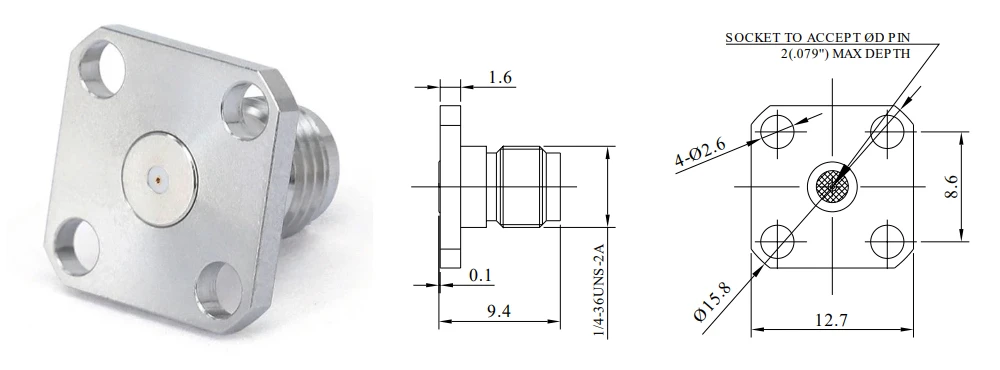

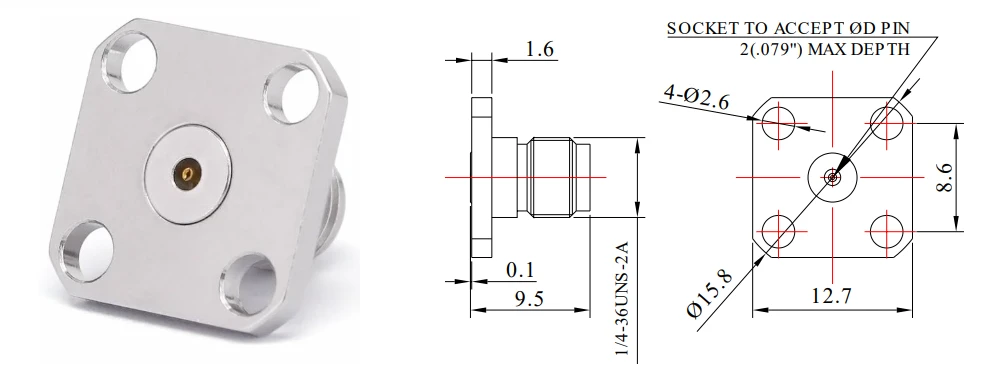

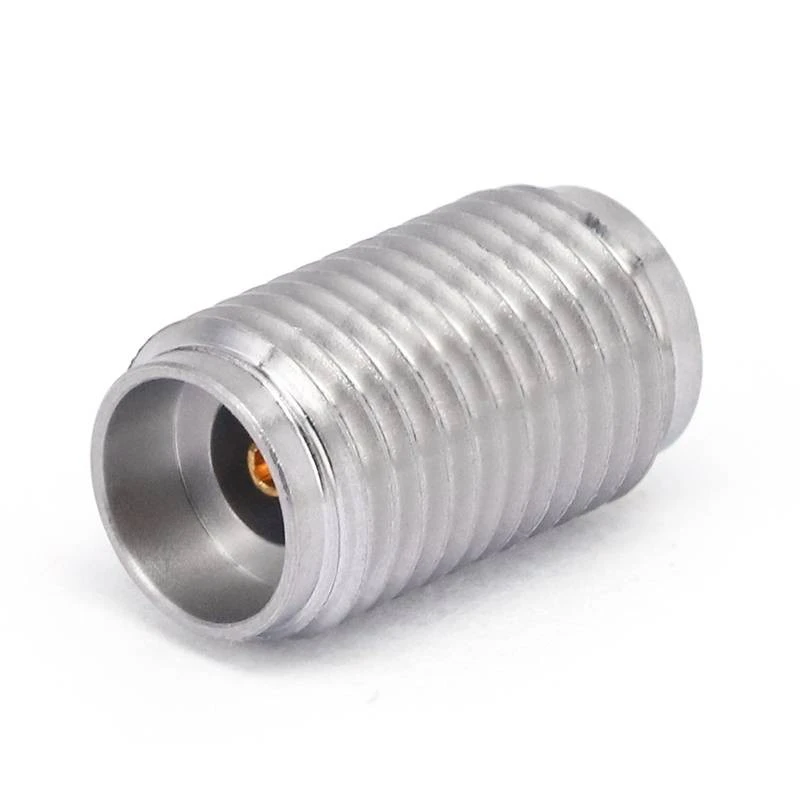

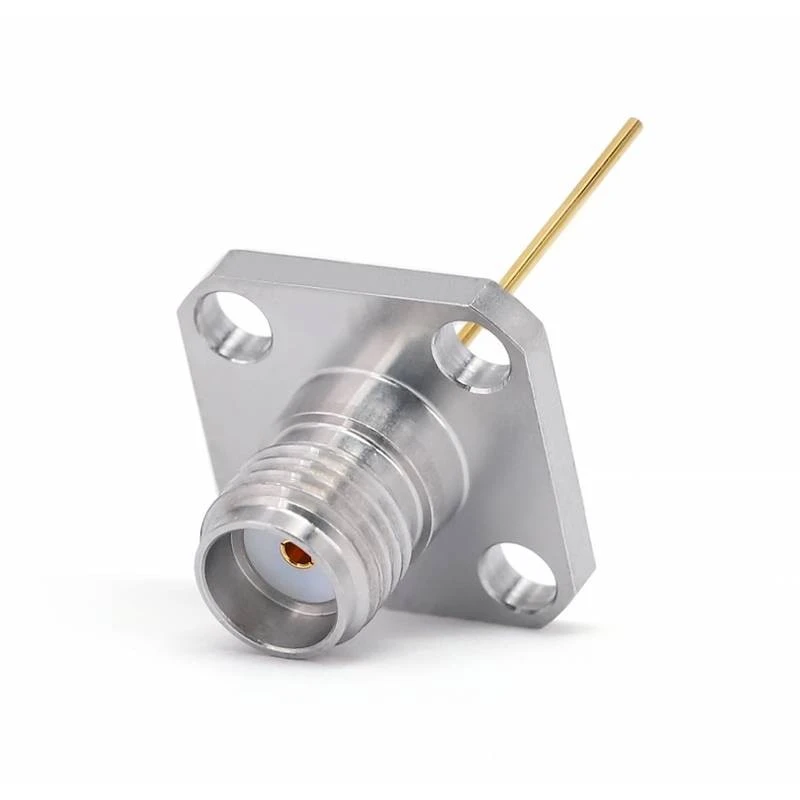

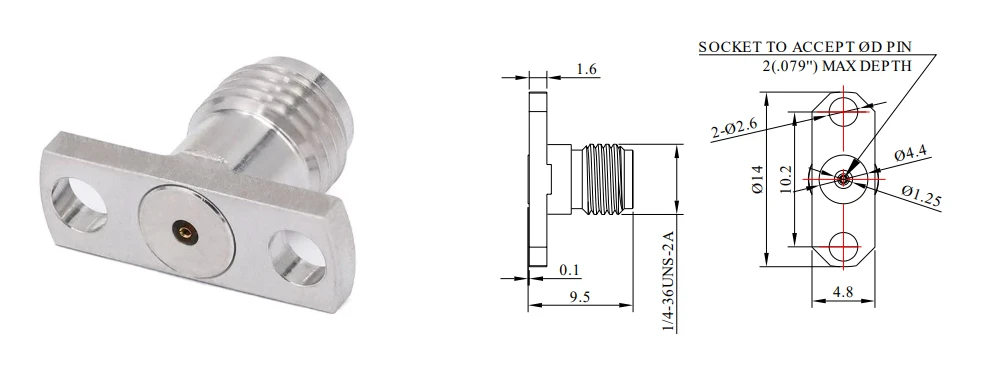

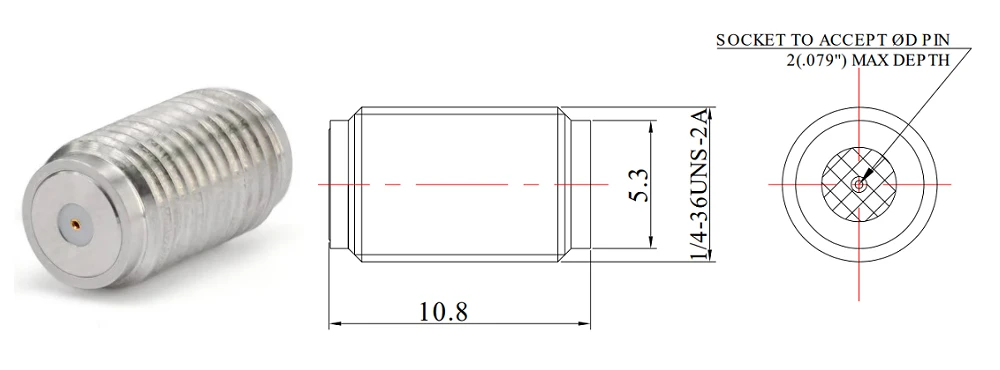

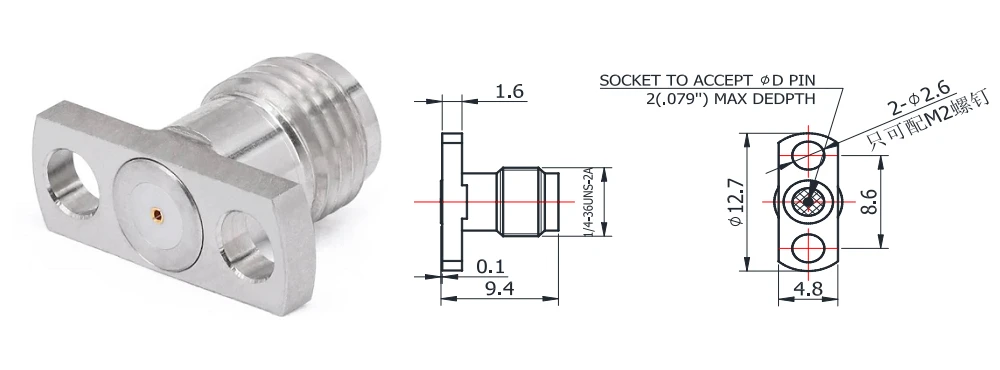

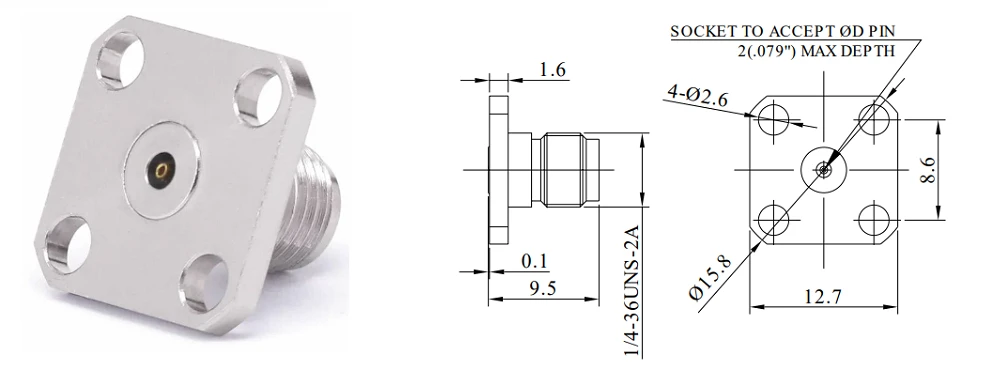

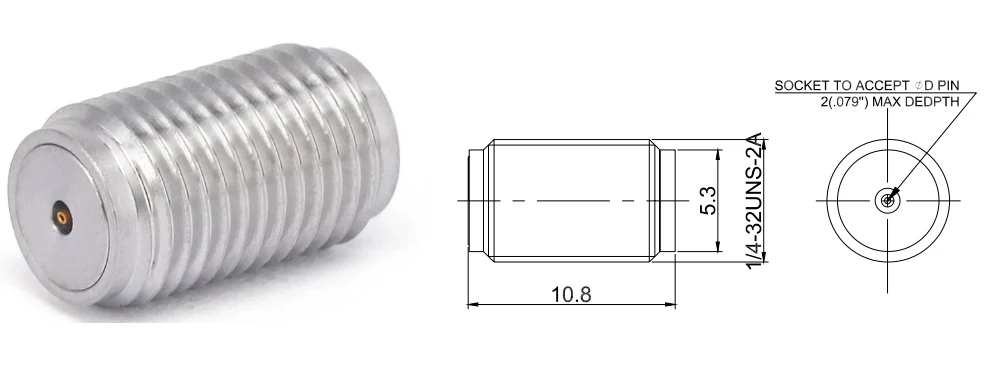

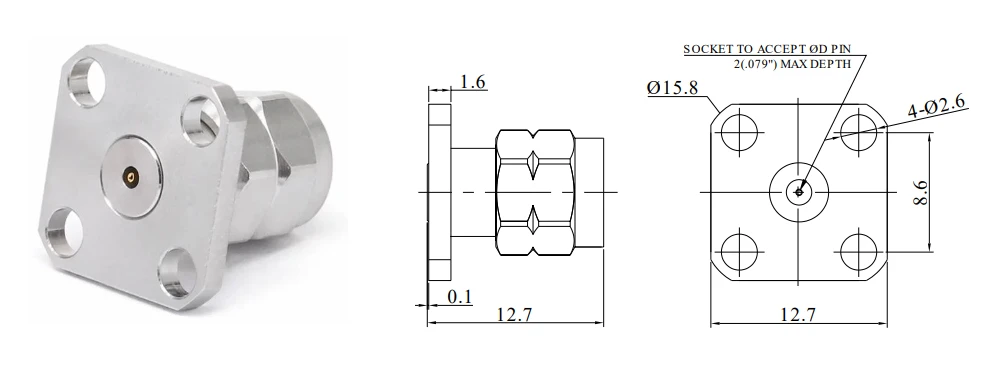

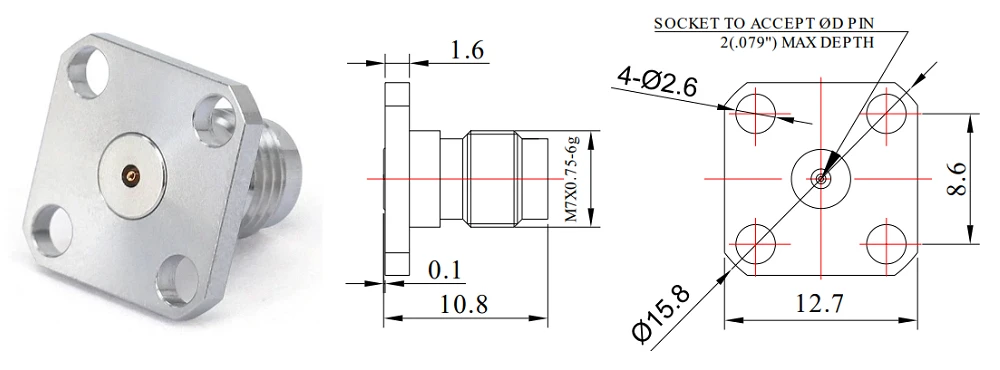

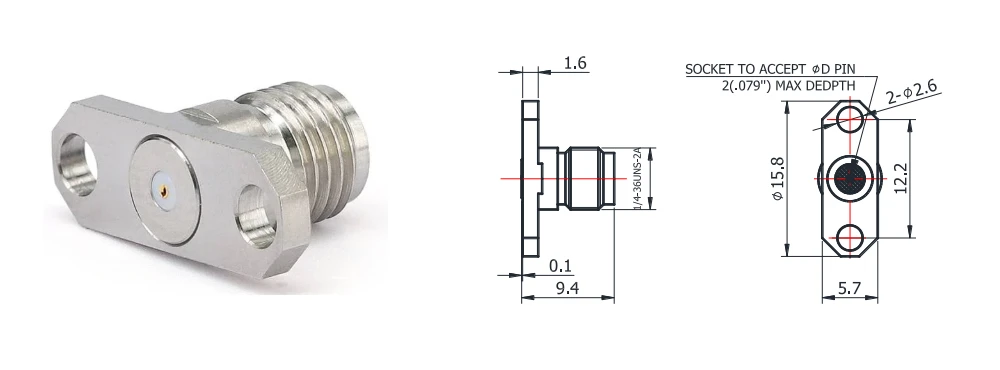

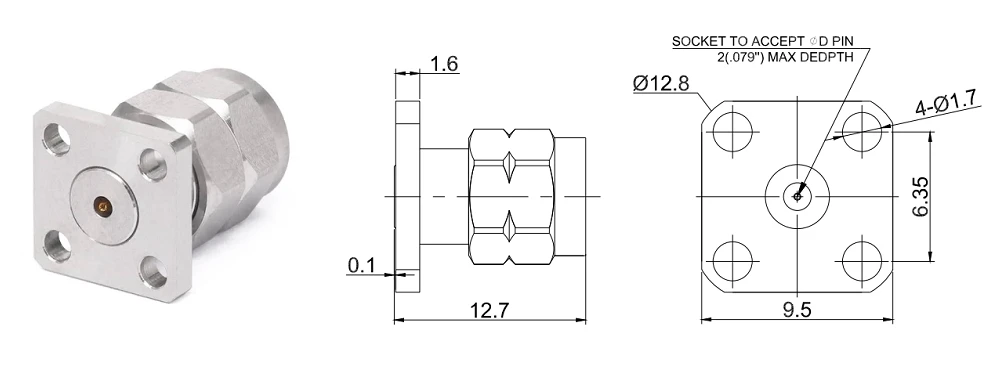

ক্ষেত্রের প্রতিস্থাপনযোগ্য কোক্সিয়াল সংযোগকারীদের চার ধরণের শরীরের ফর্ম রয়েছে, যেমন স্ট্রেইট, 4 গর্ত ফ্ল্যাঞ্জ, সম্পূর্ণ থ্রেডযুক্ত এম্বেডড টাইপ, 2 হোল ফ্ল্যাঞ্জ। এই সংযোজকটি সামরিক ও স্থানের মতো আরএফ শিল্পগুলিতে যথাযথভাবে উত্পাদিত হয়।
পণ্য অ্যাপ্লিকেশন
আরএফ ফিল্ড প্রতিস্থাপনযোগ্য কোক্সিয়াল সংযোগকারীগুলি অ্যান্টেনা, আরএফ মডিউল, ফিল্টার, নেভিগেশন ডিভাইস, রাডার সিস্টেম ইত্যাদির আরএফ সার্কিটগুলি সংযুক্ত করতে ব্যবহৃত হয় তারা কঠোর আবহাওয়ার পরিস্থিতি এবং জটিল বৈদ্যুতিন চৌম্বকীয় পরিবেশের মুখোমুখি হতে পারে। এই সংযোগকারীদের সংকেতগুলির স্থিতিশীল সংক্রমণ নিশ্চিত করার জন্য ভাল আবহাওয়া প্রতিরোধের এবং বিরোধী-হস্তক্ষেপের ক্ষমতা থাকা দরকার।
প্রকিউরমেন্ট এফএকিউ
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|
সংযোগকারী প্রকার |
এসএমএ/2.92 মিমি/2.4 মিমি/1.85 মিমি/জিপিও |
|
সংযোগকারী প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোগকারী মেরুতা |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
সোজা/ 2 হোল ফ্ল্যাঞ্জ/ 4 হোল ফ্ল্যাঞ্জ |
|
সংযুক্তি পদ্ধতি |
যোগাযোগ |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
কিউব সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
স্টেইনলেস স্টিল |
|
দেহ |
স্টেইনলেস স্টিল |
|
ডাইলেট্রিক |
পিইআই/পিটিএফই |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-55 ডিগ্রি থেকে +165 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
পণ্যের ধরণ

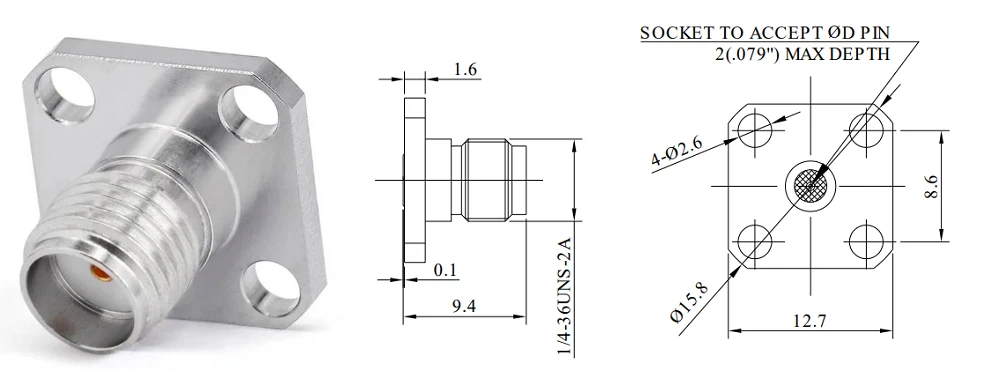

| এসএমএ ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0151 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0138 |
ডিসি - 26.5 ghz |
1.15 |
0.38 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0151 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0138 |
ডিসি - 26.5 ghz |
1.15 |
0.38 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0130 |
ডিসি - 26.5 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0230 |
ডিসি - 26.5 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0251 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0430 |
ডিসি - 26.5 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0451 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0438 |
ডিসি - 26.5 ghz |
1.15 |
0.38 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0751 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0730 |
ডিসি - 26.5 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
এফআর 2-এসএমএ-কেএফডি 0751 |
ডিসি - 26.5 ghz |
1.15 |
0.51 মিমি |

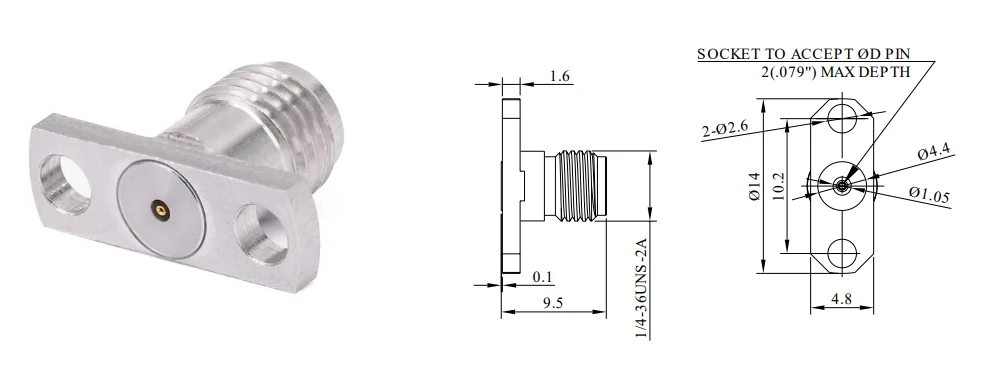

| 2.92 মিমি ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0130 |
ডিসি - 40 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0151 |
ডিসি - 40 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-JFD0130 |
ডিসি - 40 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0451 |
ডিসি - 40 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0423 |
ডিসি - 40 ghz |
1.15 |
0.23 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0430 |
ডিসি - 40 ghz |
1.15 |
0.30 মিমি |

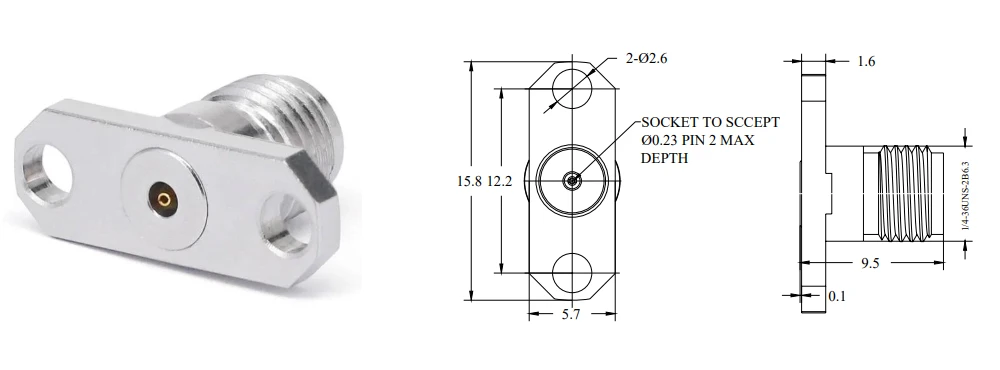

| 2.92 মিমি ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0423 |
ডিসি - 40 ghz |
1.15 |
0.23 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0523 |
ডিসি - 40 ghz |
1.15 |
0.23 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0530 |
ডিসি - 40 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0551 |
ডিসি - 40 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0538 |
ডিসি - 40 ghz |
1.15 |
0.38 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KFD0730 |
ডিসি - 40 ghz |
1.15 |
0.30 মিমি |
| 2.92 মিমি ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KYD0251 |
ডিসি - 40 ghz |
1.15 |
0.51 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.92-KYD0251 |
ডিসি - 40 ghz |
1.15 |
0.51 মিমি |
| 2.4 মিমি ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.4-KFD0130 |
ডিসি - 50 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.4-JFD0230 |
ডিসি - 50 ghz |
1.15 |
0.30 মিমি |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-2.4-JFD0130 |
ডিসি - 50 ghz |
1.15 |
0.30 মিমি |
| 1.85 মিমি ক্ষেত্র প্রতিস্থাপনযোগ্য সংযোগকারী |
|
স্কু |
ফ্রিকোয়েন্সি |
ভিএসডাব্লুআর |
পিন ম্যাচ |
|
FR2-1.85-KFD0230 |
ডিসি - 67 ghz |
1.25 |
0.30 মিমি |
