টার্মিনাল সংযোগকারী
এই টার্মিনাল সংযোগকারীরা অসামান্য পারফরম্যান্সকে গর্বিত করে। এটি ডিসি ~ 110GHz থেকে আল্ট্রা - ওয়াইড আরএফ ফ্রিকোয়েন্সি ব্যান্ড জুড়ে সংকেতগুলি দক্ষতার সাথে প্রেরণ করতে পারে, সিগন্যাল অখণ্ডতাটিকে অনেকাংশে সুরক্ষিত করে এবং সিগন্যাল মনোযোগ এবং প্রতিচ্ছবি উল্লেখযোগ্যভাবে হ্রাস করে। এটিতে দুর্দান্ত কম্পন এবং শক প্রতিরোধের বৈশিষ্ট্য রয়েছে, এটি সহজেই জটিল এবং কঠোর পরিবেশকে পরিচালনা করতে সক্ষম করে।
বিবরণ
পণ্য ভূমিকা
এই টার্মিনাল সংযোগকারীরা অসামান্য পারফরম্যান্সকে গর্বিত করে। এটি ডিসি ~ 110GHz থেকে আল্ট্রা - ওয়াইড আরএফ ফ্রিকোয়েন্সি ব্যান্ড জুড়ে সংকেতগুলি দক্ষতার সাথে প্রেরণ করতে পারে, সিগন্যাল অখণ্ডতাটিকে অনেকাংশে সুরক্ষিত করে এবং সিগন্যাল মনোযোগ এবং প্রতিচ্ছবি উল্লেখযোগ্যভাবে হ্রাস করে। এটিতে দুর্দান্ত কম্পন এবং শক প্রতিরোধের বৈশিষ্ট্য রয়েছে, এটি সহজেই জটিল এবং কঠোর পরিবেশকে পরিচালনা করতে সক্ষম করে। তদুপরি, এটি উচ্চ - নির্ভরযোগ্যতা সংযোগগুলি নিশ্চিত করে অসংখ্য সন্নিবেশ এবং অপসারণ সহ্য করতে পারে।
এটি রক্ষণাবেক্ষণের সুবিধার্থে দক্ষতা অর্জন করে, সোজা প্রতিস্থাপন এবং সহজ বিচ্ছিন্নতা এবং মেরামতের জন্য অনুমতি দেয়। 50 ওহমের সাধারণভাবে ব্যবহৃত ম্যাচিং প্রতিবন্ধকতার সাথে এটির কম সন্নিবেশ ক্ষতি রয়েছে, কার্যকরভাবে সংকেত শক্তি ক্ষতি হ্রাস করে। এটি এসএমএ, ২.৯২ মিমি, ২.৪ মিমি, জিপিও (এসএমপি), জিপিপিও (মিনি-এসএমপি) ইত্যাদি সহ বিভিন্ন ধরণের পোর্ট ধরণের সরবরাহ করে, বিভিন্ন আরএফ ডিভাইস এবং সিস্টেমের প্রয়োজনীয়তার সাথে নমনীয় অভিযোজন সক্ষম করে।
পণ্য বডি স্টাইল
টার্মিনাল সংযোগকারীগুলি প্রাথমিকভাবে ডিজাইনের মাধ্যমে সরাসরি একটি বৈশিষ্ট্যযুক্ত। তবুও, এই সংযোগকারীদের একটি উপসেট 90 ডিগ্রি কোণযুক্ত কনফিগারেশনে আসে, বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পূরণের জন্য নমনীয়তা সরবরাহ করে।

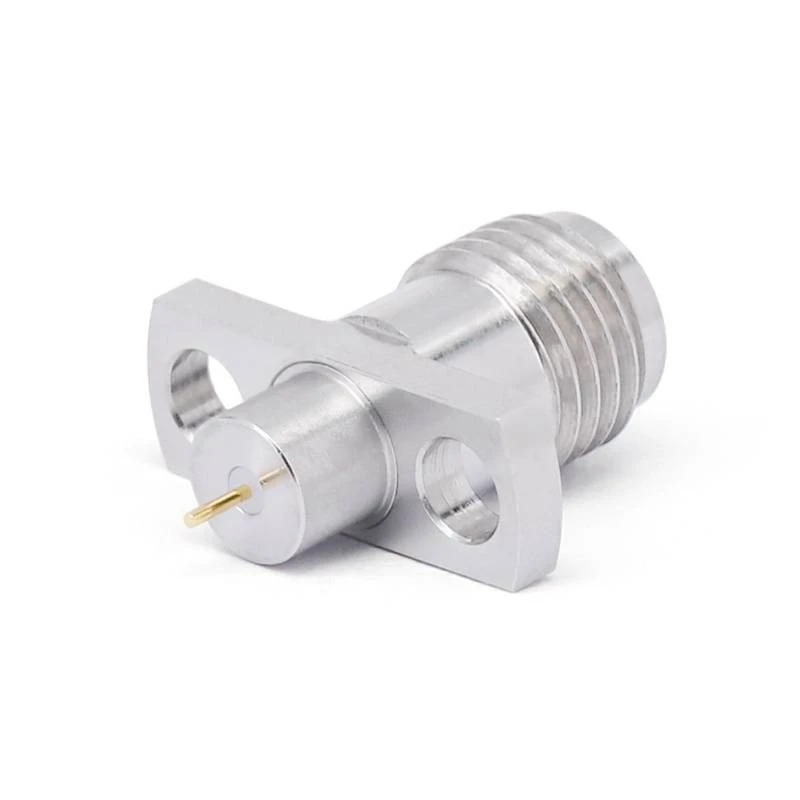

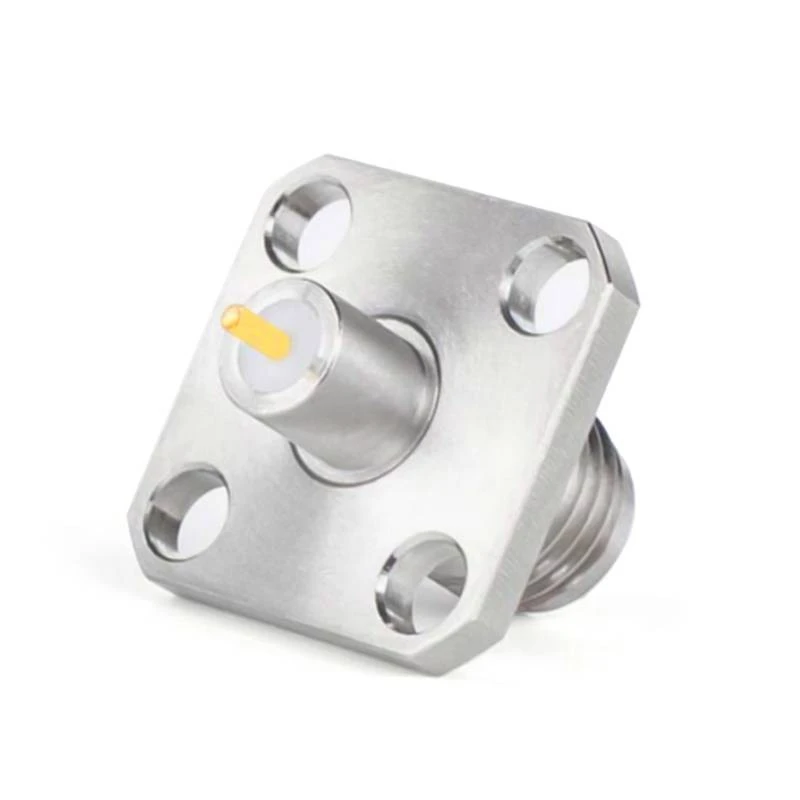

ইনস্টলেশনের ক্ষেত্রে, বিভিন্ন বিকল্প উপলব্ধ। মাউন্টিং ফ্ল্যাঞ্জগুলিতে উভয়ই 4 - গর্ত এবং 2 - গর্ত কনফিগারেশন উভয়ই অন্তর্ভুক্ত, বিভিন্ন সেটআপগুলিতে সুরক্ষিত সংযুক্তি সক্ষম করে। অতিরিক্তভাবে, বাহ্যিক - থ্রেডযুক্ত ইন্টারফেস সহ টার্মিনাল সংযোগকারীগুলি নির্ভরযোগ্য সংযোগ এবং সহজ ইনস্টলেশন সরবরাহ করে।
পণ্য অ্যাপ্লিকেশন
ঘের বা গহ্বরের সাথে ইন্টারফেসে যখন আসে তখন টার্মিনাল সংযোগকারীগুলি তিনটি স্বতন্ত্র রূপান্তর পদ্ধতি সমর্থন করে। বায়ু - ডাইলেট্রিক প্রাচীর - অনুপ্রবেশ পদ্ধতি ন্যূনতম হস্তক্ষেপ সহ দক্ষ সংকেত সংক্রমণ নিশ্চিত করে। অন্তরক - ডাইলেট্রিক ওয়াল - অনুপ্রবেশ বিকল্পটি কঠোর নিরোধক প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বর্ধিত বৈদ্যুতিক বিচ্ছিন্নতা সরবরাহ করে। ধাতু - ডাইলেট্রিক ওয়াল - অনুপ্রবেশ পদ্ধতি উচ্চতর শিল্ডিং এবং যান্ত্রিক দৃ ust ়তা সরবরাহ করে, উচ্চ - পারফরম্যান্স এবং রাগযুক্ত পরিবেশের জন্য আদর্শ।
তাদের অসামান্য পারফরম্যান্সের সাথে, এই টার্মিনাল সংযোগকারীগুলি যোগাযোগের অবকাঠামোর ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় এবং বেস স্টেশন, স্যাটেলাইট যোগাযোগ সরঞ্জাম এবং ওয়্যারলেস স্থানীয় অঞ্চল নেটওয়ার্ক (ডাব্লুএলএএন) সিস্টেমগুলির অপরিহার্য মূল উপাদান। বিভিন্ন ডিভাইসের ট্রান্সসিভার সিস্টেমগুলিতে, তারা আরএফ উপাদানগুলির সাথে যেমন অ্যান্টেনা এবং বিভিন্ন ট্রান্সসিভার মডিউলগুলির সাথে দক্ষতার সাথে মেলে, আরএফ সংকেতগুলির সঠিক ইনপুট এবং আউটপুট নিশ্চিত করে এবং পুরো যোগাযোগ লিঙ্কের স্থিতিশীল এবং দক্ষ ক্রিয়াকলাপে অবদান রাখে।
প্রকিউরমেন্ট এফএকিউ
পণ্য স্পেসিফিকেশন ডেটা
|
কনফিগারেশন |
|
|
সংযোগকারী প্রকার |
এসএমএ/3.5 মিমি/2.92 মিমি/2.4 মিমি/1.85 মিমি/1.0 মিমি/জিপিপিও/জিপিও |
|
সংযোগকারী প্রতিবন্ধকতা |
50 ওহমস |
|
সংযোগকারী মেরুতা |
স্ট্যান্ডার্ড |
|
সংযোগকারী মাউন্ট পদ্ধতি |
সোজা/ডান কোণ |
|
সংযুক্তি পদ্ধতি |
টার্মিনাল |
|
উপকরণ তথ্য |
|
|
কেন্দ্রের যোগাযোগ |
কিউব সোনার ধাতুপট্টাবৃত |
|
বাহ্যিক যোগাযোগ |
ব্রাস সোনার ধাতুপট্টাবৃত এবং স্টেইনলেস স্টিল |
|
দেহ |
ব্রাস সোনার ধাতুপট্টাবৃত এবং স্টেইনলেস স্টিল |
|
ডাইলেট্রিক |
পিইআই/পিটিএফই |
|
পরিবেশগত তথ্য |
|
|
তাপমাত্রা ব্যাপ্তি |
-55 ডিগ্রি থেকে +165 ডিগ্রি |
|
2011/65/ইইউ (আরওএইচএস) |
অনুগত |
পণ্যের ধরণ
| এসএমএ টার্মিনাল সংযোগকারী | |||||
 |
 |
||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

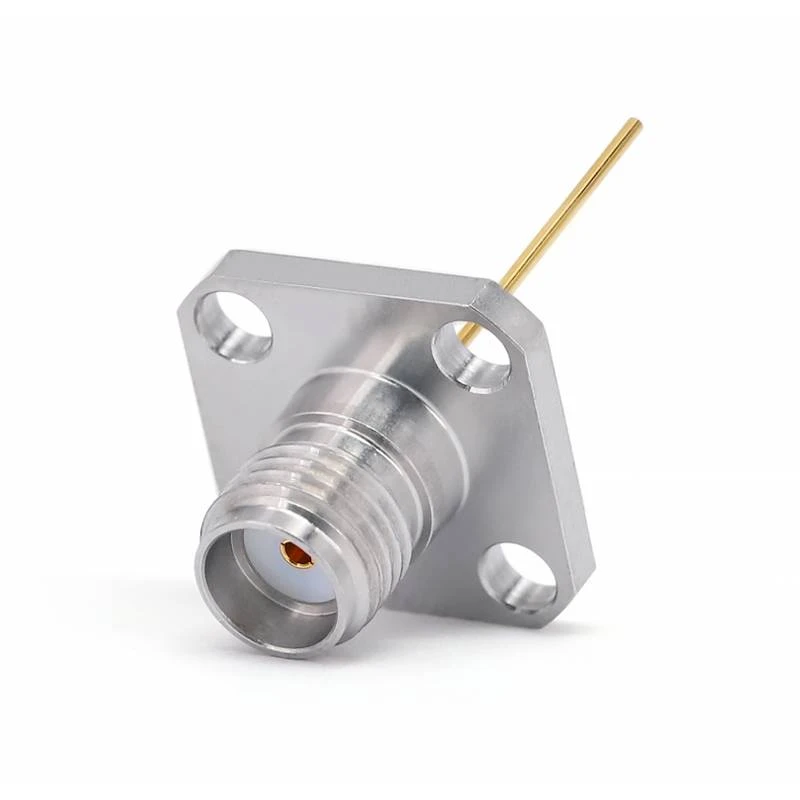

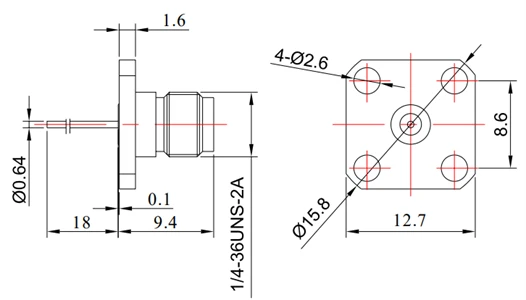

এফআর 2-এসএমএ-কেএফডি 0110 |
ডিসি - 26.5 ghz |
18 মিমি |
0.64 মিমি |
1.15 |
স্ক্রু লকিং |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
যোগাযোগ d |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
এফআর 2-এসএমএ-কেএফডি 0101 |
ডিসি - 26.5 ghz |
2 মিমি |
0.8 মিমি |
4 মিমি |
1.15 |
স্ক্রু লকিং |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
ডাইলেট্রিক ডি |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
FR2-SMA-KFD0405A |
ডিসি - 26.5 ghz |
1.3 মিমি |
0.4 মিমি |
3.2 মিমি |
1.15 |
স্ক্রু লকিং |
| এসএমএ টার্মিনাল সংযোগকারী | |||||
 |
 |
||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

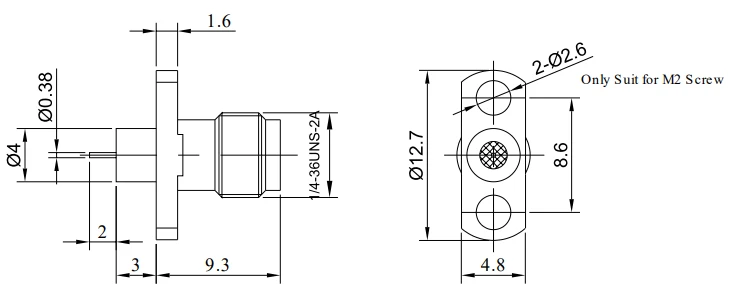

এফআর 2-এসএমএ-কেএফডি 0702 |
ডিসি - 26.5 ghz |
2 মিমি |
0.38 মিমি |
1.15 |
স্ক্রু লকিং |
|
2.92 মিমি টার্মিনাল সংযোগকারী |
||||||
|
|
|
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
ডাইলেট্রিক ডি |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

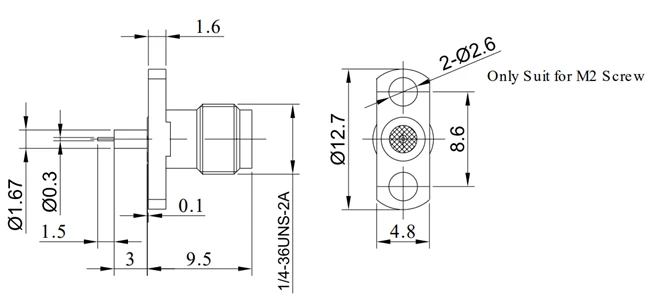

FR2-2.92-KFD0705 |
ডিসি - 26.5 ghz |
1.5 মিমি |
0.30 মিমি |
1.67 মিমি |
1.15 |
স্ক্রু লকিং |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
যোগাযোগ d |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
FR2-2.92-KFD0402 |
ডিসি - 26.5 ghz |
1.5 মিমি |
0.3 মিমি |
4 মিমি |
1.15 |
স্ক্রু লকিং |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
ডাইলেট্রিক ডি |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
FR2-2.92-KFD0405 |
ডিসি - 26.5 ghz |
1.5 মিমি |
0.3 মিমি |
1.67 মিমি |
1.15 |
স্ক্রু লকিং |
|
জিপিও (এসএমপি) এবং জিপিপিও (মিনি-এসএমপি) টার্মিনাল সংযোগকারী |
||||||
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
যোগাযোগ d |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
এফআর 2-জিপিপিও (এম) -জেডি 1-এফ |
ডিসি - 65 ghz |
1.8 মিমি |
0.30 মিমি |
2.18 মিমি |
1.32@18ghz |
সোল্ডারিং |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
স্ক্রু |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

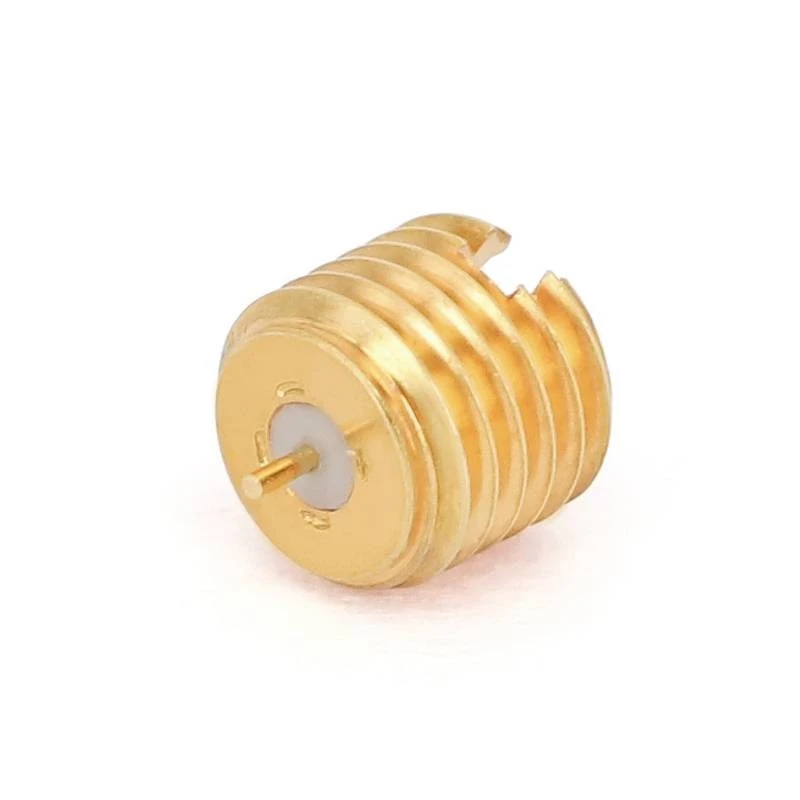

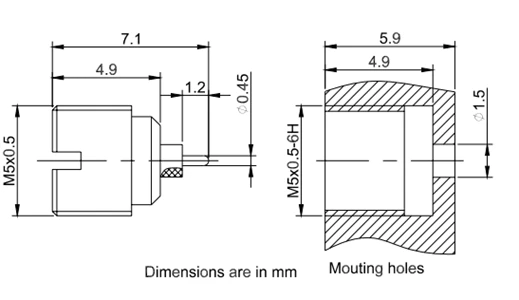

FR2-GPO-JYD12G |
ডিসি - 26.5 ghz |
1.2 মিমি |
0.45 মিমি |
M5*0.5 |
1.40 |
স্ক্রু থ্রেড |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
স্ক্রু |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

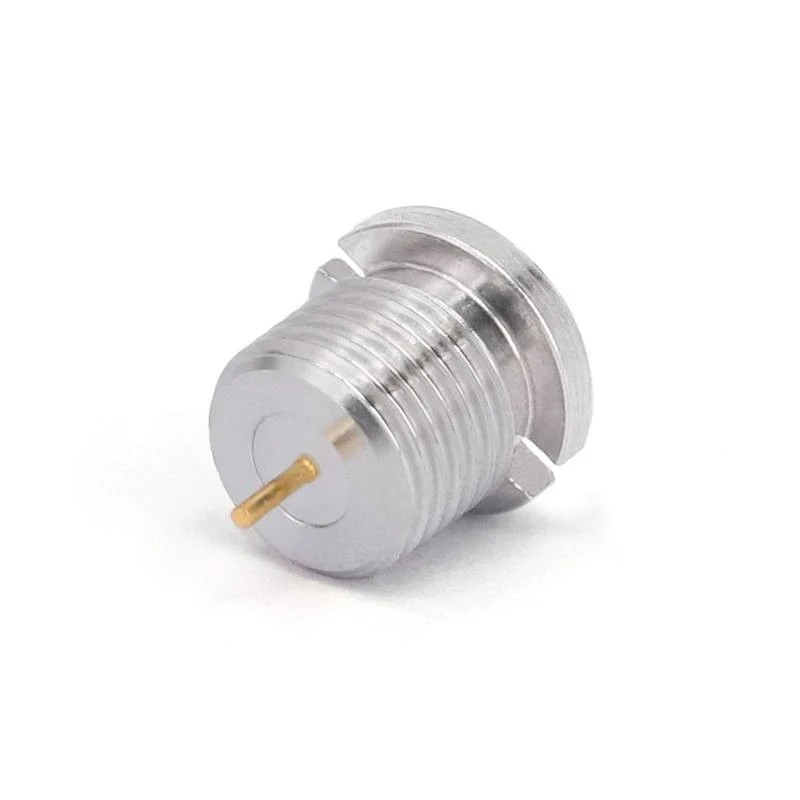

এফআর 2-জিপ্পো-জাইড 2-এফ |
ডিসি - 40 ghz |
1 মিমি |
0.3 মিমি |
M4*0.5_6g |
1.22 |
স্ক্রু থ্রেড |
|
জিপিও (এসএমপি) টার্মিনাল সংযোগকারী |
||||||
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
স্ক্রু |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|

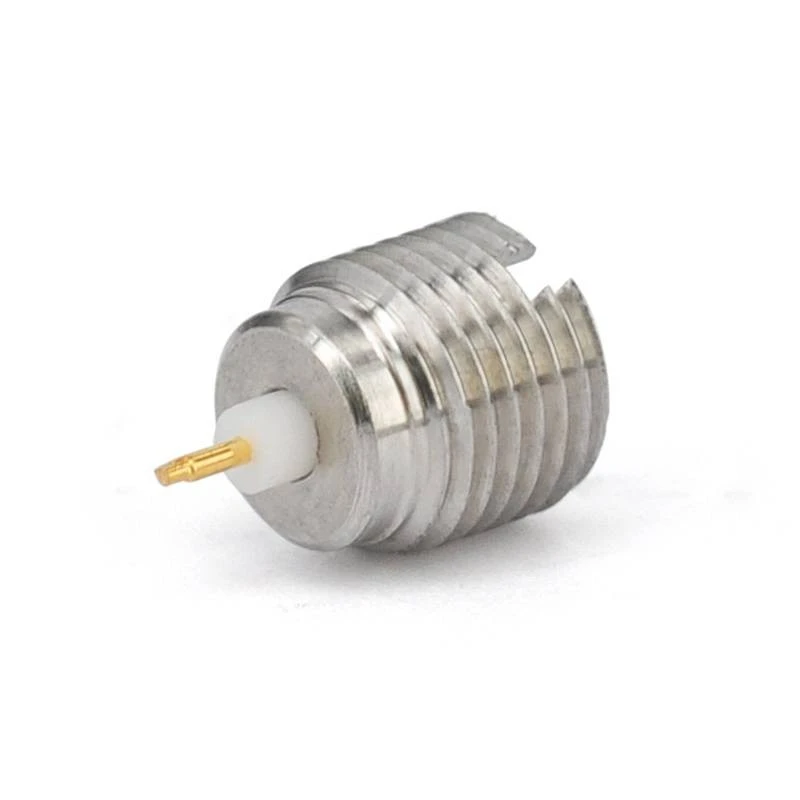

Fr2-gpo-jyd26ag-l |
ডিসি - 26.5 ghz |
2 মিমি |
0.45 মিমি |
M5*0.5 |
1.40 |
স্ক্রু থ্রেড |
 |
 |
|||||
|
স্কু |
ফ্রিকোয়েন্সি |
পিন এল |
পিন ডি |
স্ক্রু |
ভিএসডাব্লুআর |
ইনস্টলেশন |
|
FR2-GPO-JYD26G-L |
ডিসি - 40 ghz |
2 মিমি |
0.7 মিমি |
M5*0.5 |
1.43 |
স্ক্রু থ্রেড |
